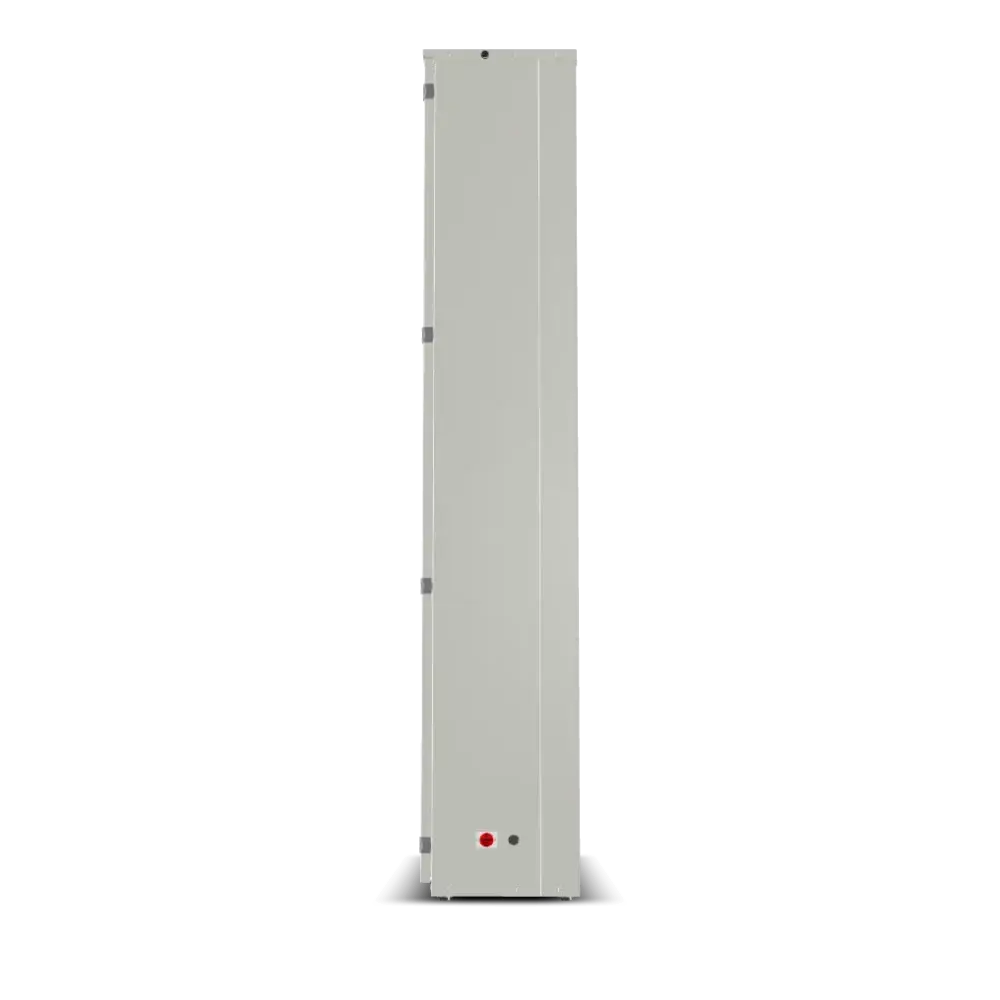

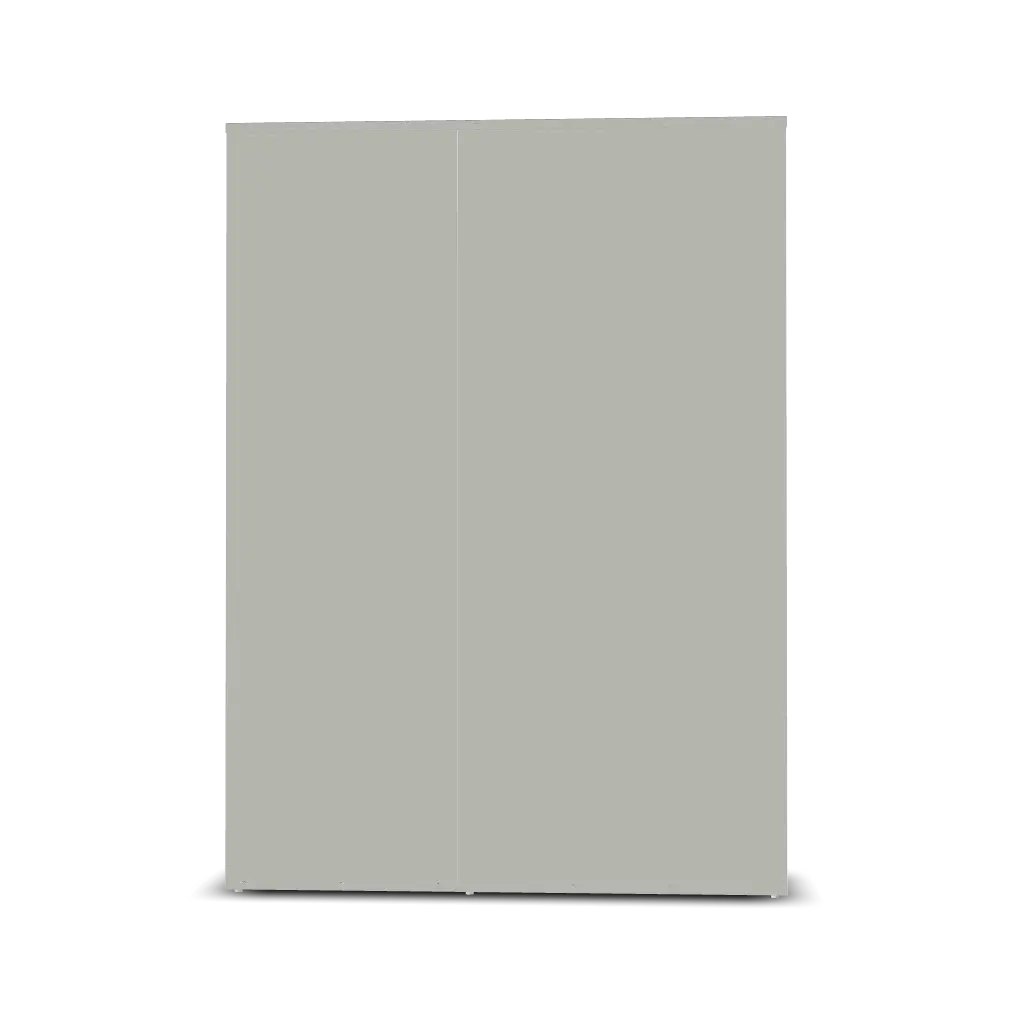

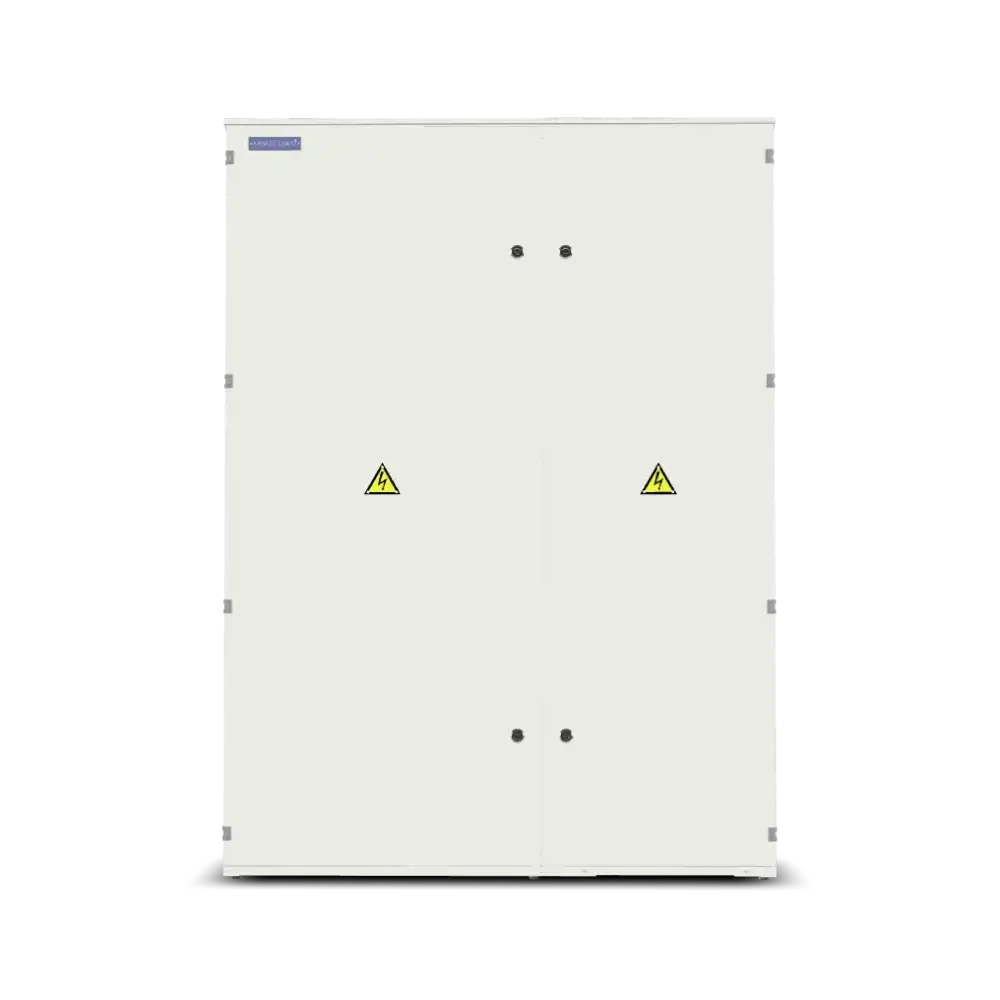

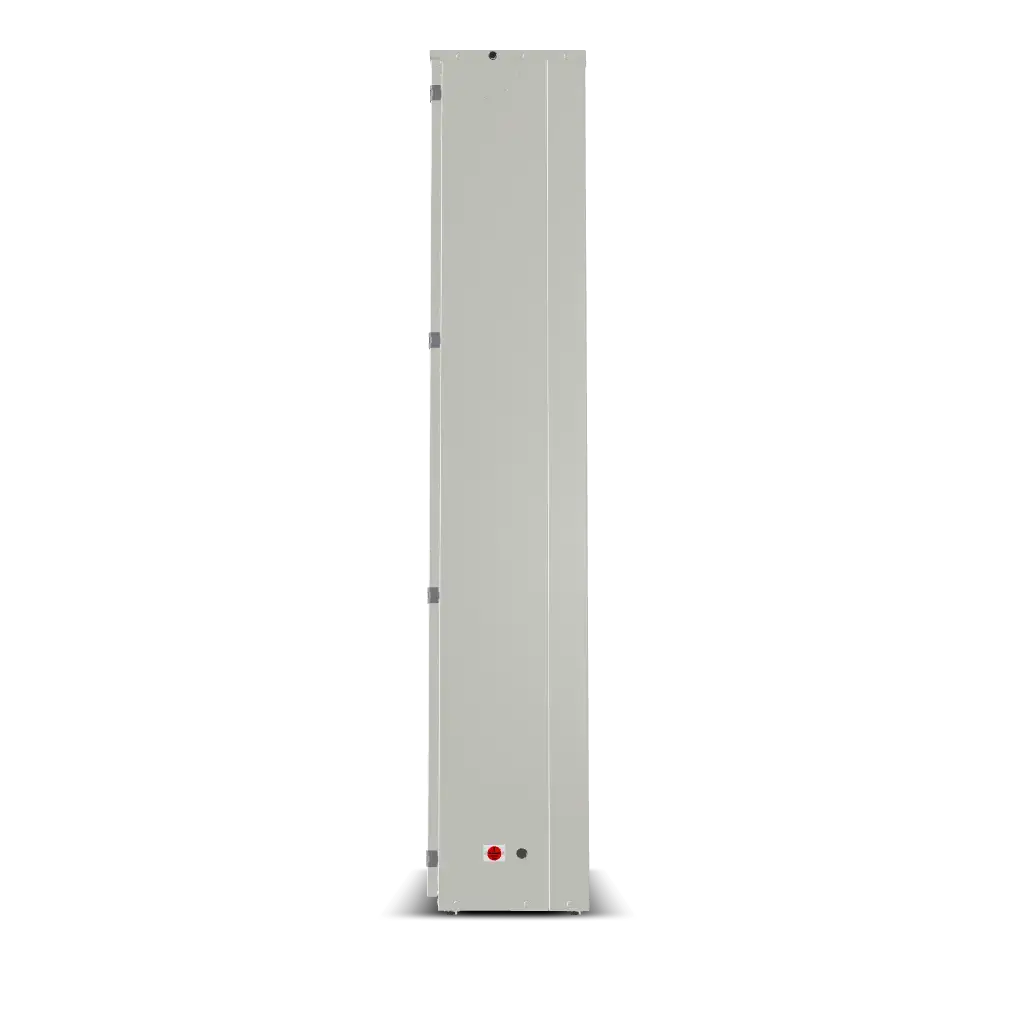

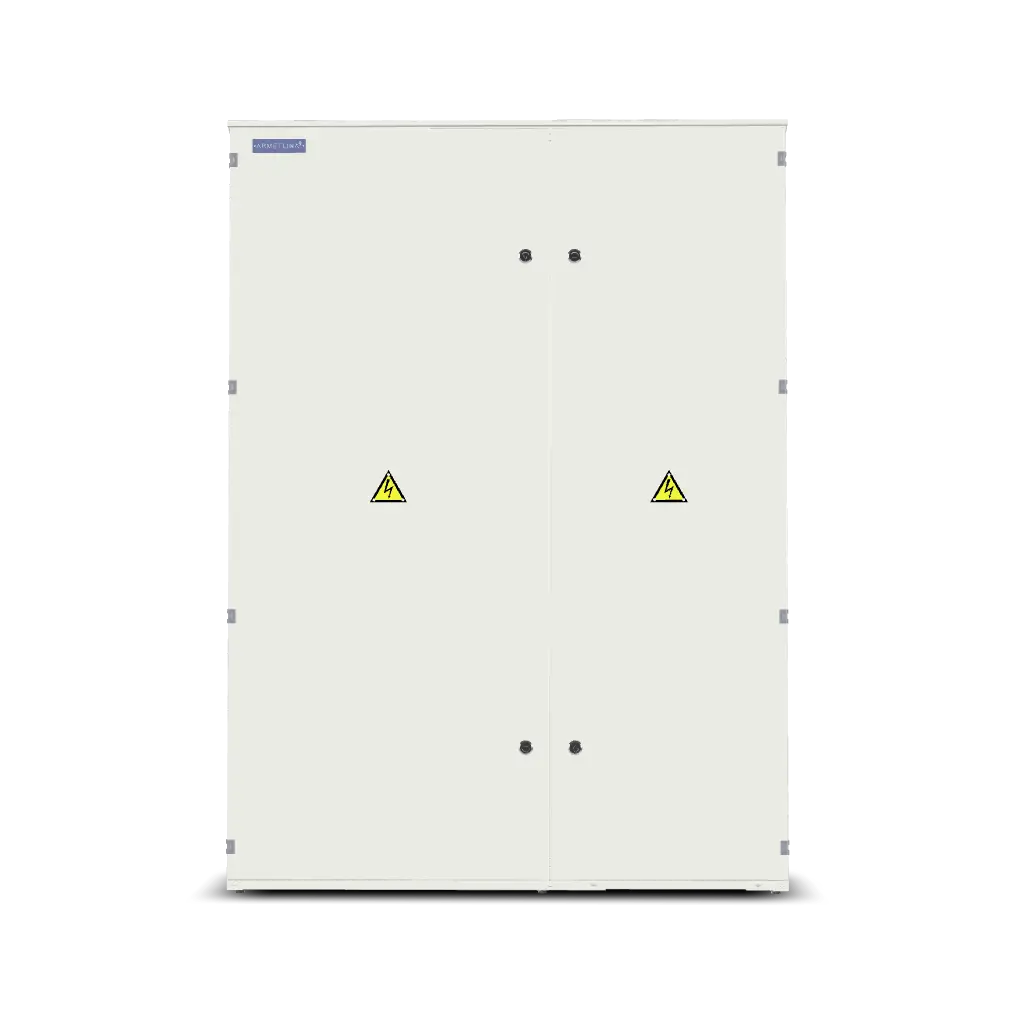

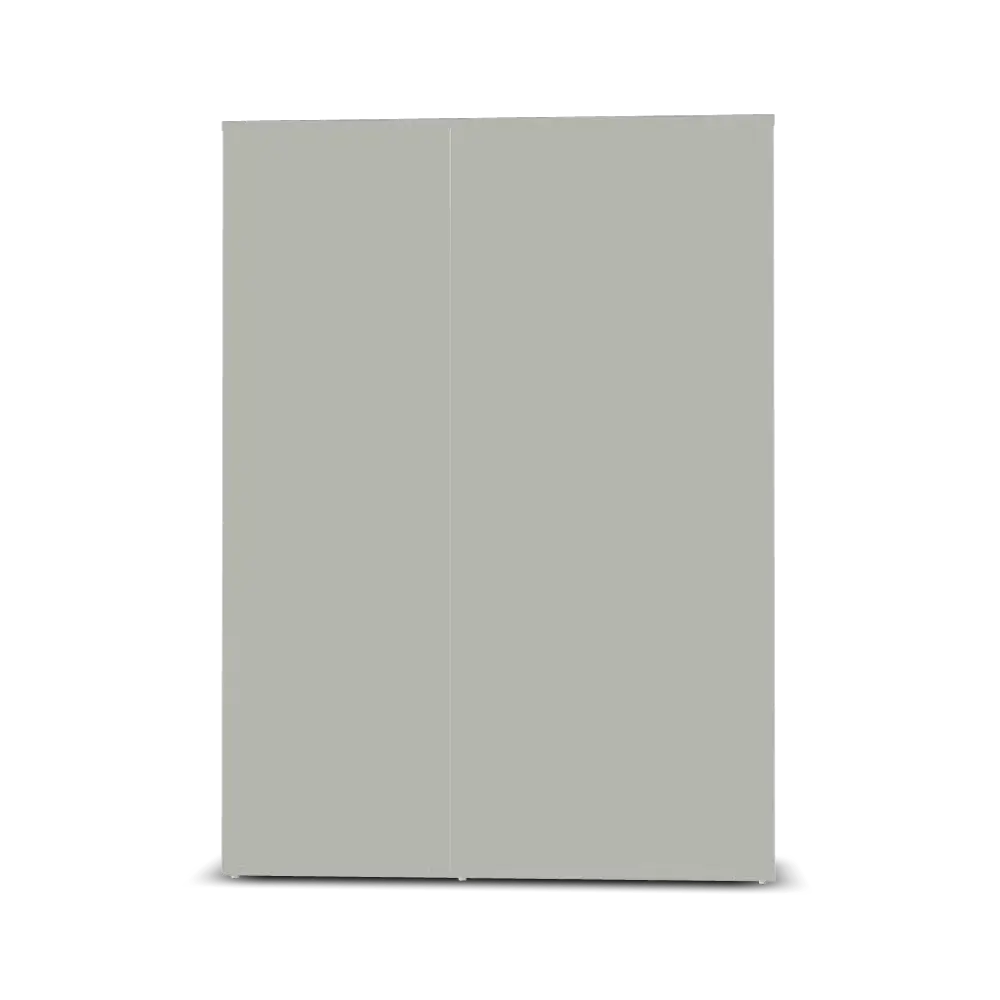

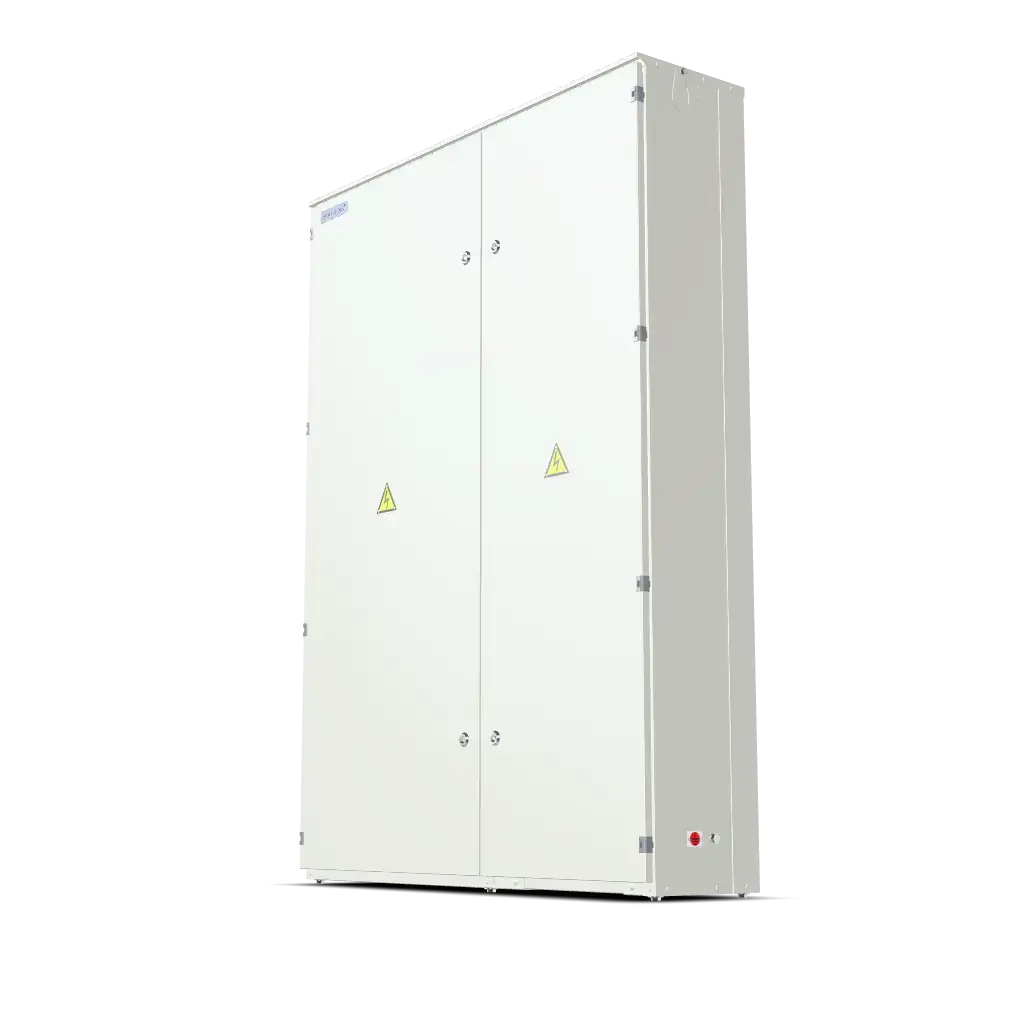

ESS-2-49TA

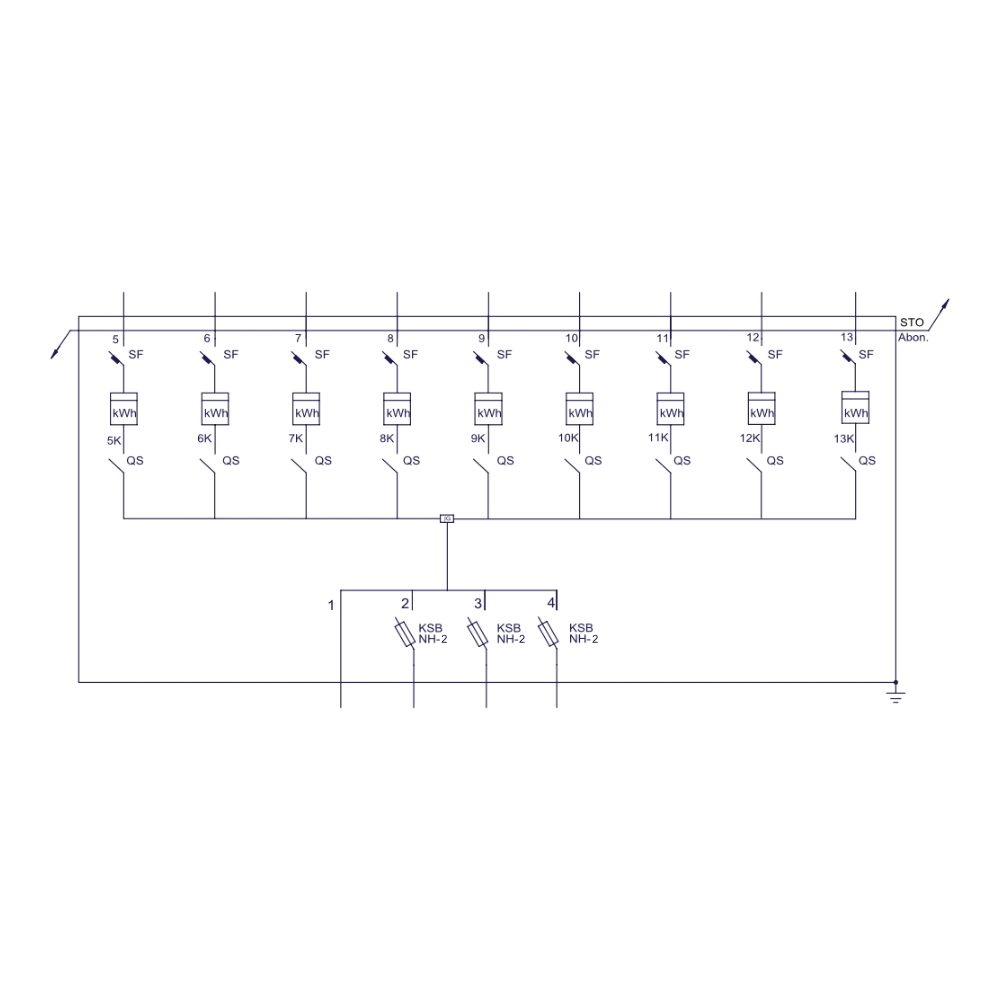

Devynių apskaitų tranzitinė elektros kabelių spinta skirta prijungti keturis kabelius (≤ 240 mm²) prie šynų ir/ar komutacinių aparatų NH2 (400A).
Pagrindinė informacija
Aukštis (mm):
1650
Plotis (mm):
1200
Gylis (mm):
280
Techniniai parametrai
Nominali įtampa:
~400V
Vardinė srovė:
≤ 400A
Vardinis dažnis:
50Hz
Apsaugos laipsnis:
IP44
Mechaninis atsparumas:
IK10
Trumpo jungimo srovė Icw:
≤ 10kA
Aukštis virš jūros lygio:
≤ 2000 m
Aplinkos temperatūra:
'-35...+35°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis
Tvirtinimas:
Ant įkasamo pamato
Pagrindinė informacija
Aprašymas:
Skirta trifazės ~400V įtampos, 50Hz dažnio elektros energijos paskirstymui ir apsaugai, bei elektros tinklų abonentų prijungimui; Kabelių dalies modulis pritaikytas montuoti daugelio gamintojų vertikalius saugiklių-kirtiklių blokus; Kabelių dalies modulyje paruošta 185mm šynų sistema; Tinkama eksploatuoti patalpose ir lauko sąlygomis; Plombuojamas apskaitos dalies modulis pritaikytas montuoti visų tipų tiesioginio jungimo elektros energijos apskaitos prietaisus; Atitinka AB “ESO“ techninius reikalavimus.
Korpusas:
Cinkuotas lakštinis plienas DX51D+Z275, storis 1.5 mm, dažytas standartine RAL7032 spalva (galimi kiti variantai pagal projektą).
Standartai:
LST EN 61439-1, LST EN 61439-5, LST EN 10346
