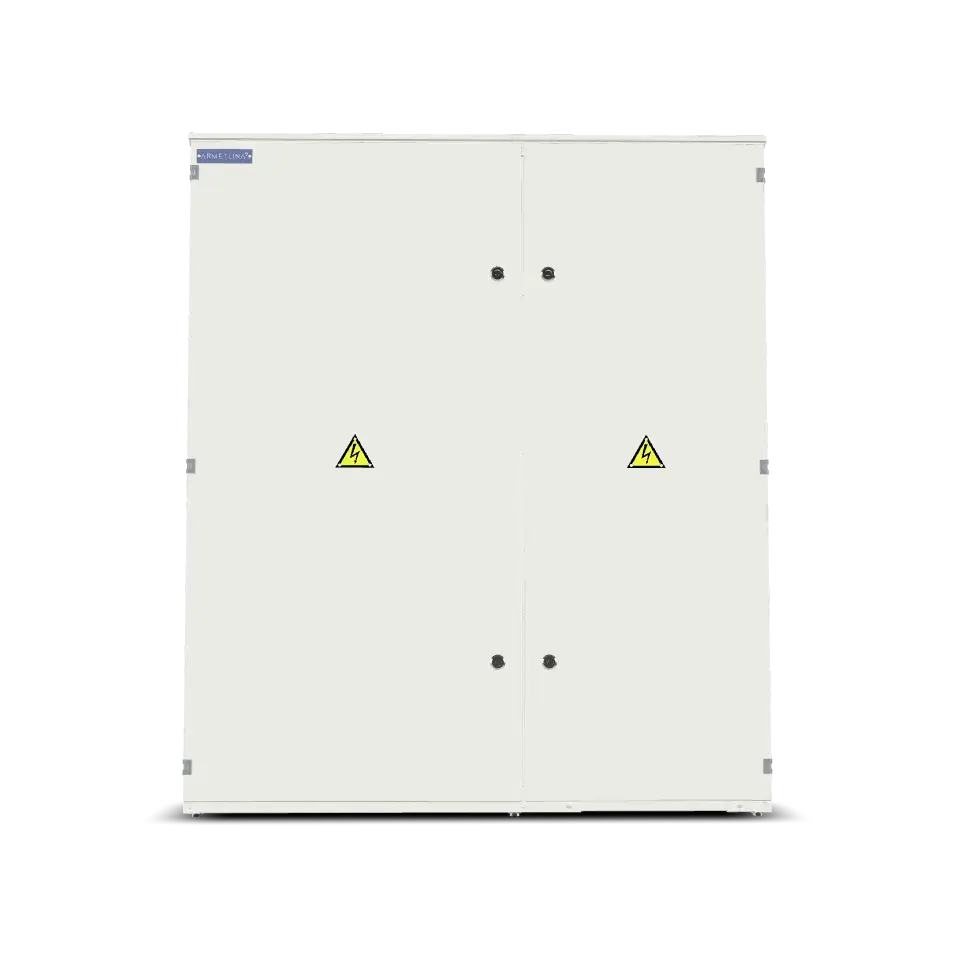

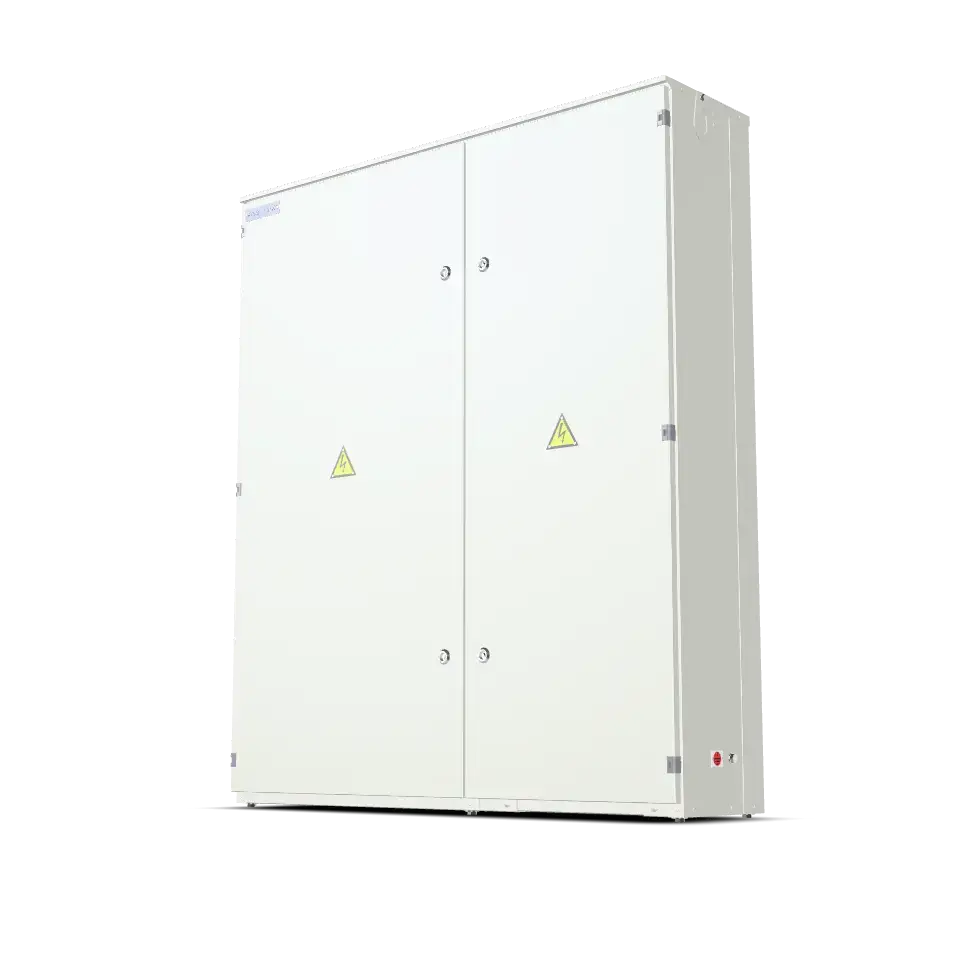

ESS-2-46TA

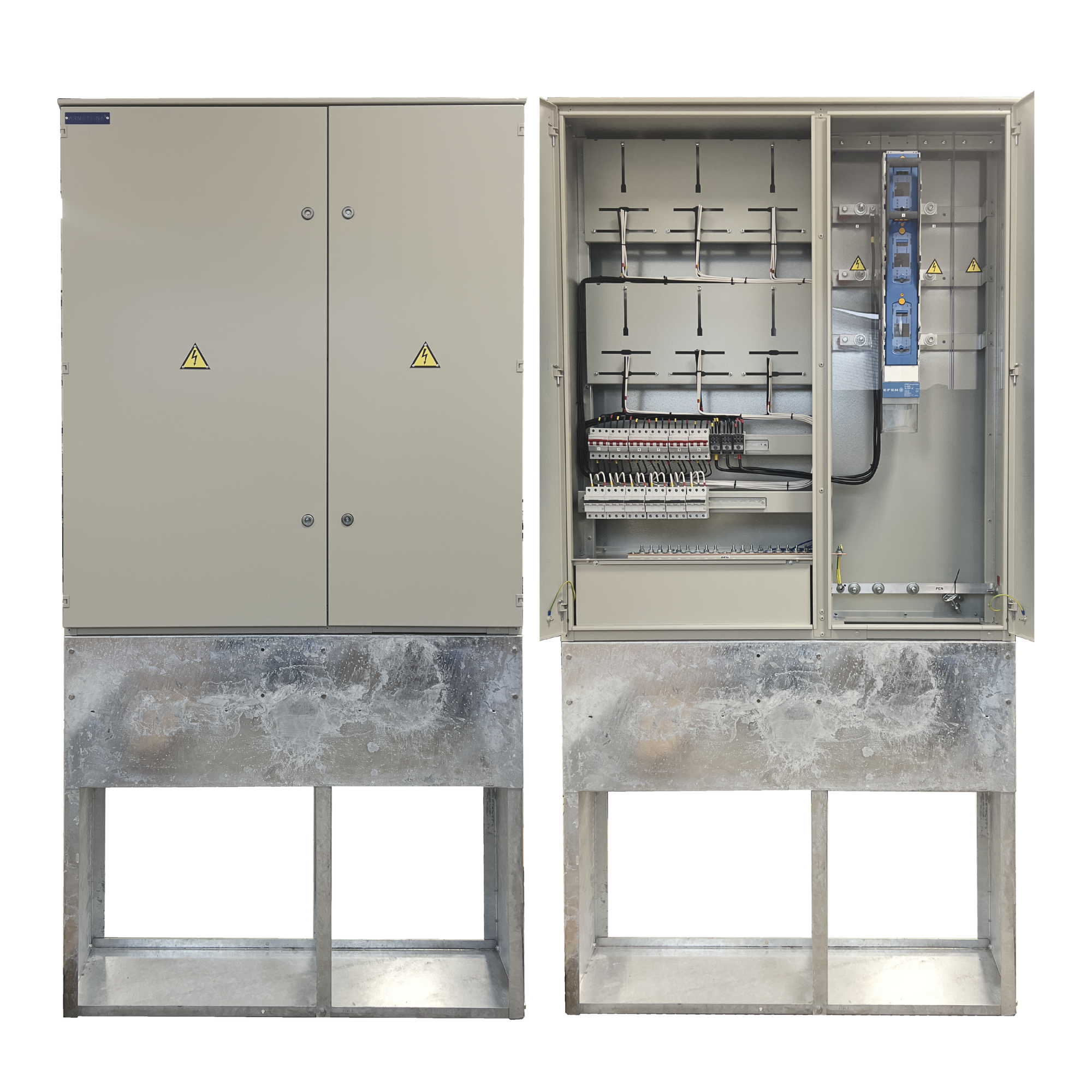

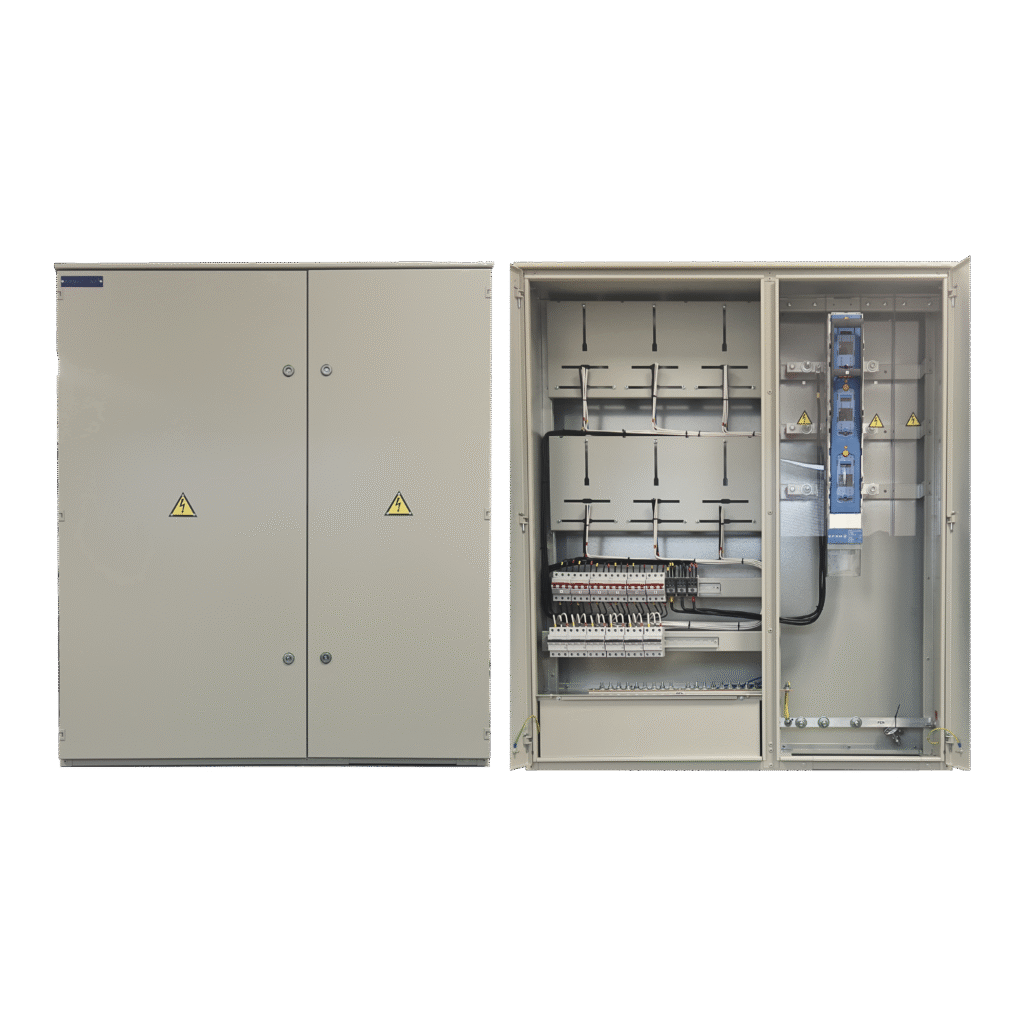

Šešių apskaitų tranzitinė elektros kabelių spinta skirta prijungti keturis kabelius (≤ 240 mm²) prie šynų ir/ar komutacinių aparatų NH2 (400A).
| Matmenys (A.P.G.), mm | |
|---|---|
| Apskaitų skaičius | |
| Saugiklių kirtiklių blokai | 4 |
| Nominali įtampa | ~400V |
| Trumpo jungimo srovė Icw | ≤ 10kA |
| Vardinė srovė | ≤ 400A |
| Vardinis dažnis | 50Hz |
| Apsaugos laipsnis | |
| Aukštis virš jūros lygio | |
| Aplinkos temperatūra | |
| Santykinė oro drėgmė | ≤ 100% (esant +25°C) |
| Vėdinimas | Savaiminis |
| Mechaninis atsparumas | IK10 |
| Tvirtinimas | ant įkasamo pamato |
| Standartai | LST EN 10346, LST EN 61439-1, LST EN 61439-5 |
Pagrindinė informacija
Aprašymas:
Skirta trifazės ~400V įtampos, 50Hz dažnio elektros energijos paskirstymui ir apsaugai, bei elektros tinklų abonentų prijungimui; Kabelių dalies modulis pritaikytas montuoti daugelio gamintojų vertikalius saugiklių-kirtiklių blokus; Kabelių dalies modulyje paruošta 185mm šynų sistema; Tinkama eksploatuoti patalpose ir lauko sąlygomis; Plombuojamas apskaitos dalies modulis pritaikytas montuoti visų tipų tiesioginio jungimo elektros energijos apskaitos prietaisus; Atitinka AB “ESO“ techninius reikalavimus.
Korpusas:
Cinkuotas lakštinis plienas DX51D+Z275, storis 1.5 mm, dažytas standartine RAL7032 spalva (galimi kiti variantai pagal projektą).
