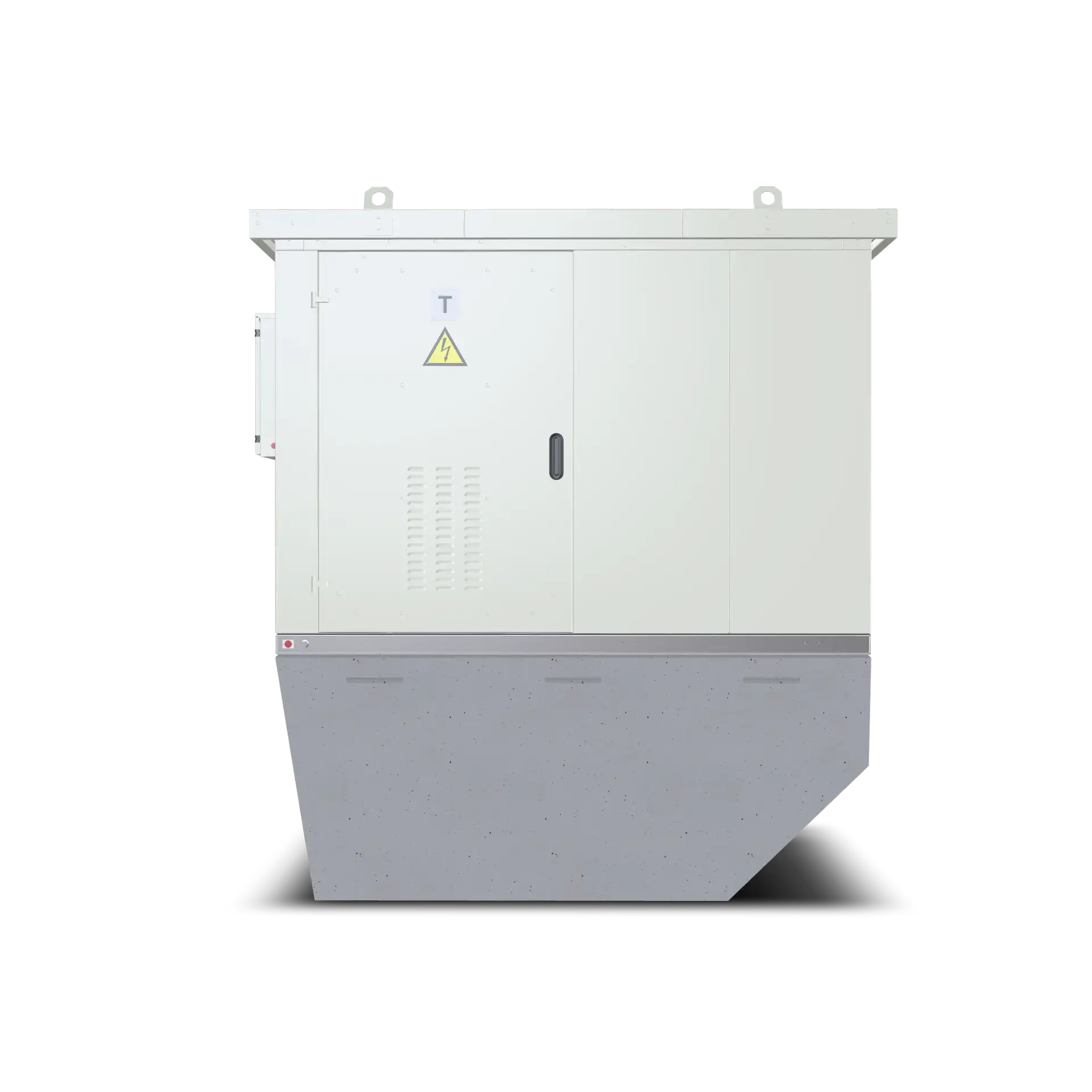

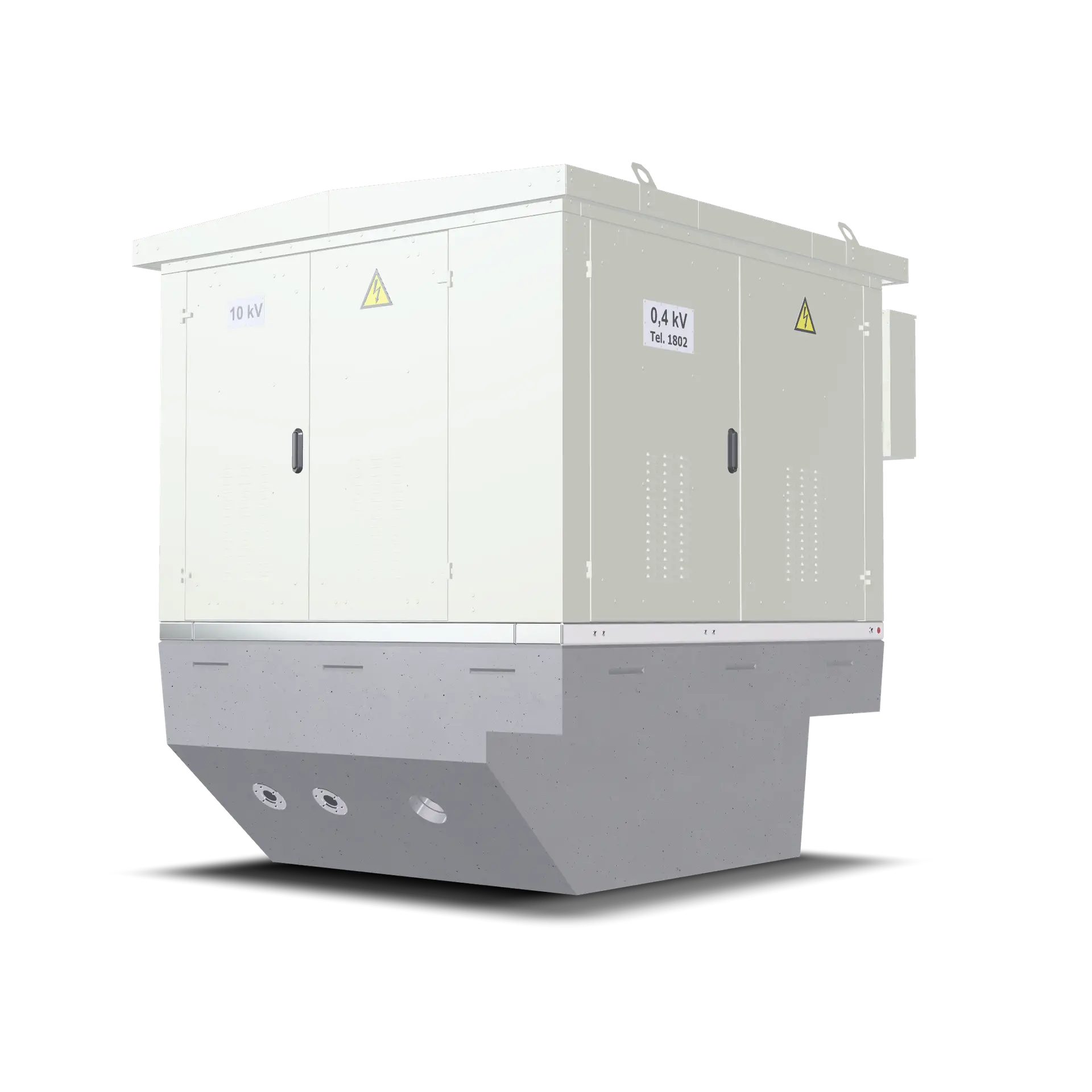

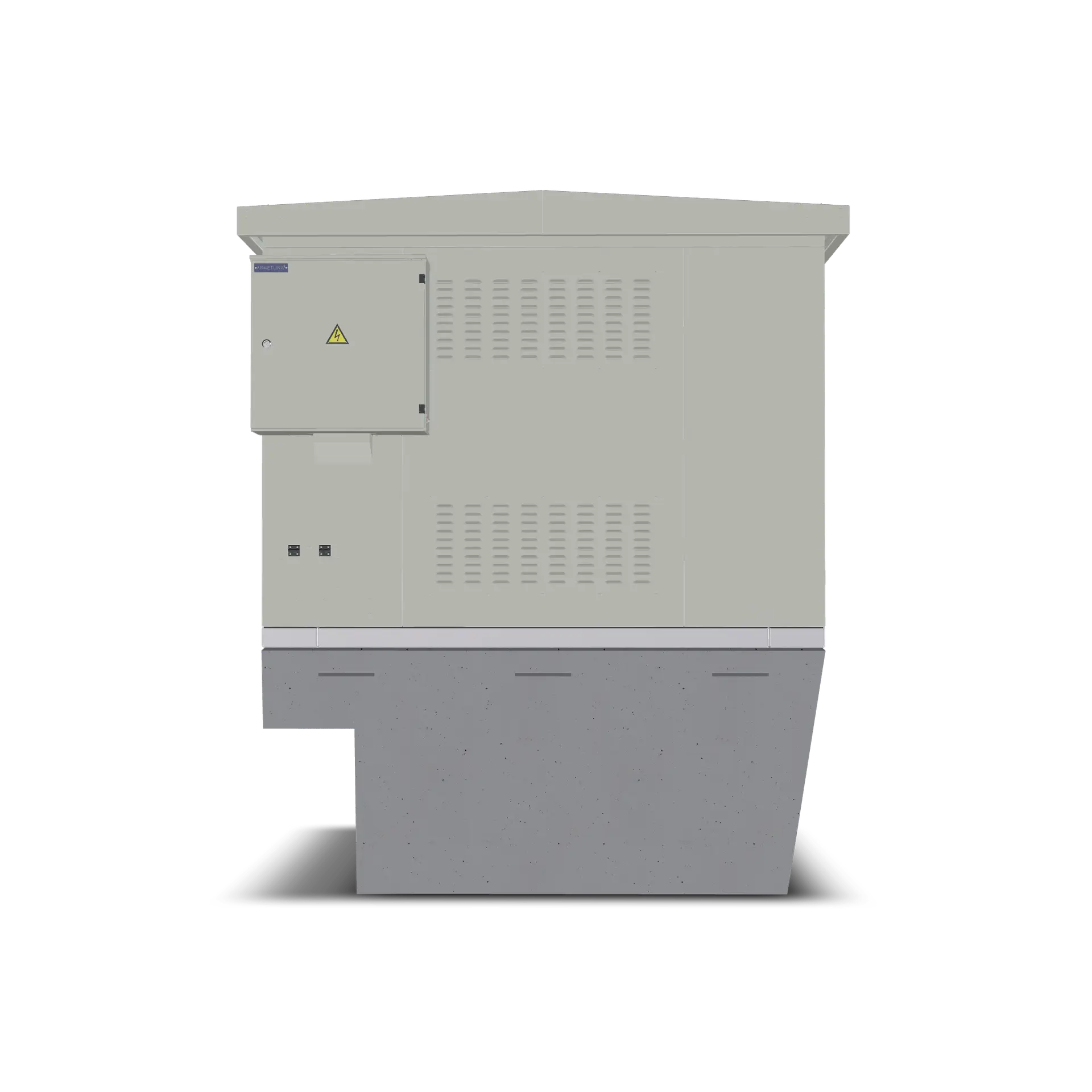

MT(m)-10/0.4-1 X 160

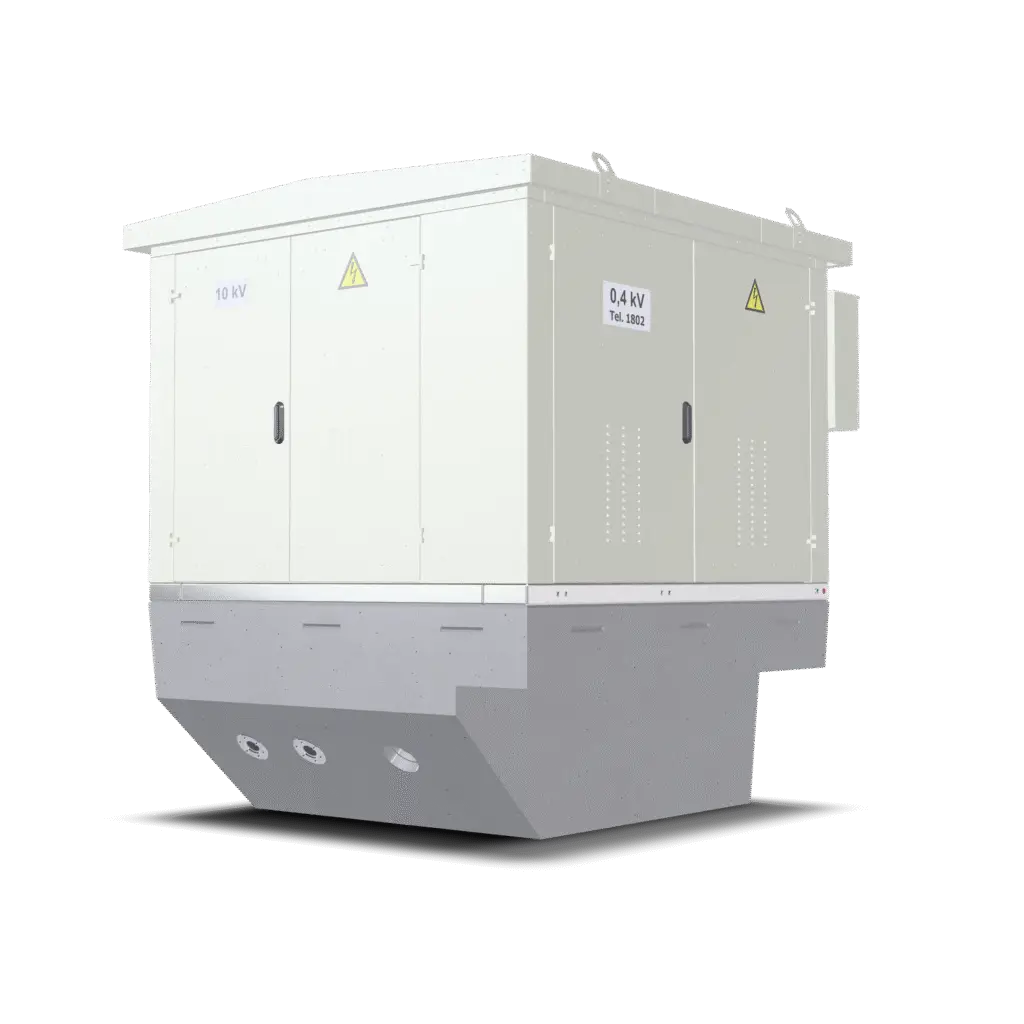

Mažo gabarito modulinė transformatorinė

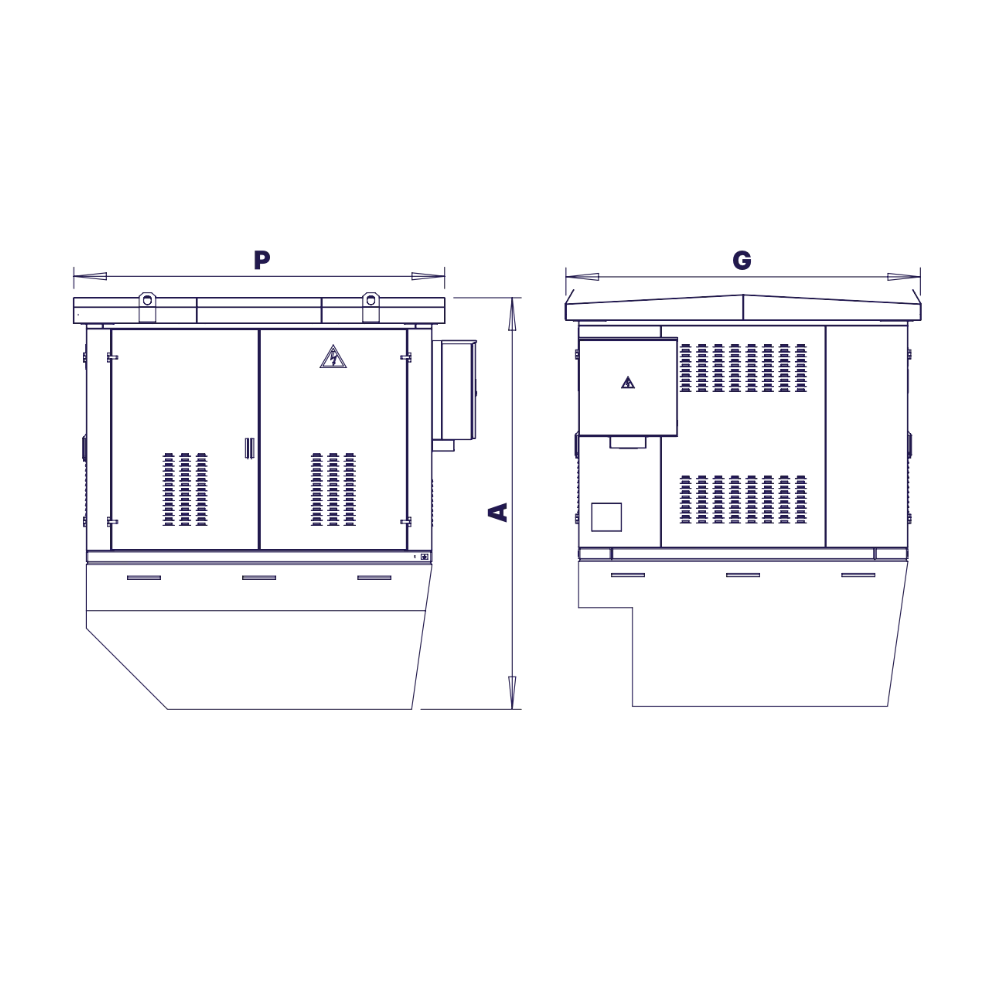

Pagrindinė informacija
Aukštis (mm):
2500
Plotis (mm):
2580
Gylis (mm):
2013
Techniniai parametrai
Apsaugos laipsnis:
IP44
Aukštis virš jūros lygio:
≤ 2000 m
Aplinkos temperatūra:
'-35+35°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis
Pagrindinė informacija
Aprašymas:
Skirta 10 kV įtampos 50 Hz dažnio elektros energijos priėmimui ir keitimui į 0,4 kV įtampos elektros energiją bei jos skirstymui vartotojams; Tai išorinio aptarnavimo, prie išorinių tinklų prijungiama požeminiais kabeliais transformatorinė.
Korpusas:
Transformatorinę sudaro gelžbetoninis pamatas ir metalinis korpusas su nukeliamu stogu. Transformatorinė susideda iš trijų pertvaromis atskirtų dalių: 10 kV skyrius, galios transformatoriaus skyrius, 0,4 kV skyrius.
Standartai:
LST EN 62271-202
10 kV įtampos skyrius
Vardinė įtampa:
10kV
Maksimali įtampa:
12kV
Bandymo įtampa (50Hz, 1 min.):
28kV
Vardinis dažnis:
50Hz
Impulsinė bandymo įtampa (1,2/50μs):
75kV
Narvelio aptarnavimas:
Išorinis
Narvelio izoliacija:
Oras ; SF6 dujos
Tinklo neutralė:
Izoliuota
Narvelio apsaugos laipsnis:
IP3X
Aptarnavimo kategorija:
LSC2A
Skyrikliai:
Pagal AB "ESO" techninius reikalavimus
Viršįtampių ribotuvai:
Pagal AB "ESO" techninius reikalavimus
04 kV įtampos skyrius
0,4 kV šynų vardinė srovė:
≥250 A
0,4 kV šynų trumpo jungimo srovė:
25kA
0,4 kV šynų smūginė srovė:
40kA
0,4 kV dalies aptarnavimas:
Vienpusis - išorinis
Vardinė įrenginių izoliacijos įtampa:
690V
Papildoma informacija
Vidutinė įtampa:
Sumontuoti SCHNEIDER ELECTRIC RM6 narveliai, bet gali būti montuojami ir kiti standartą LST EN 62271- 200 atitinkantys ABB SafeRing, SafePlus, SCHNEIDER ELECTRICAL FBX, SIEMENS 8DJH narveliai.
Transformatorius:
Paruošta vieta su alyvos (≤530 l) surinkimo duobe, trijų fazių, hermetiškam alyviniam transformatoriui (≤1200x870x1400) iki 160kVA galios.
Žema įtampa:
Įvadinis saugiklių-kirtiklių blokas; Vieta kontrolinei apskaitai; Vieta komercinei apskaitai (KAS); Numatyta vieta linijiniams saugiklių-kirtiklių blokams, iki 3 vnt. ; Šynos Al su įpresuotomis įvorėmis (patogiam kirtiklių saugiklių blokų montavimui); Vieta generatoriaus pajungimui; Savų reikmių skydas (SRS); vieta TSPĮ skydo montavimui.
Įžeminimų laidininkai:
Transformatoriaus konstrukcijos 10 mm2; Durys 4 mm2.
Savų reikmių skydas:
Kištukinis lizdas ~230V su įžeminimo kontaktais, apsaugotas RCCB ir automatiniu jungikliu 1f C16A; Automatinis jungiklis 1f C6A skirtas 10kV trumpo jungimo indikatorių maitinimo apsaugai; Automatinis jungiklis 1f C6A šviestuvų apsaugai; Automatinis jungiklis 1f C16 TSPĮ įrangos maitinimo apsaugai.
Kontrolinė apskaita:
Numatyta 1 vieta (trijų fazių) kontroliniam elektros apskaitos prietaisui ir bandymų gnybtui 0,4 kV paskirstymo įrenginių skyriaus dalyje, užsakius: srovės transformatoriai sumontuojami ir prijungiami.
Įrangos paaiškinimas:

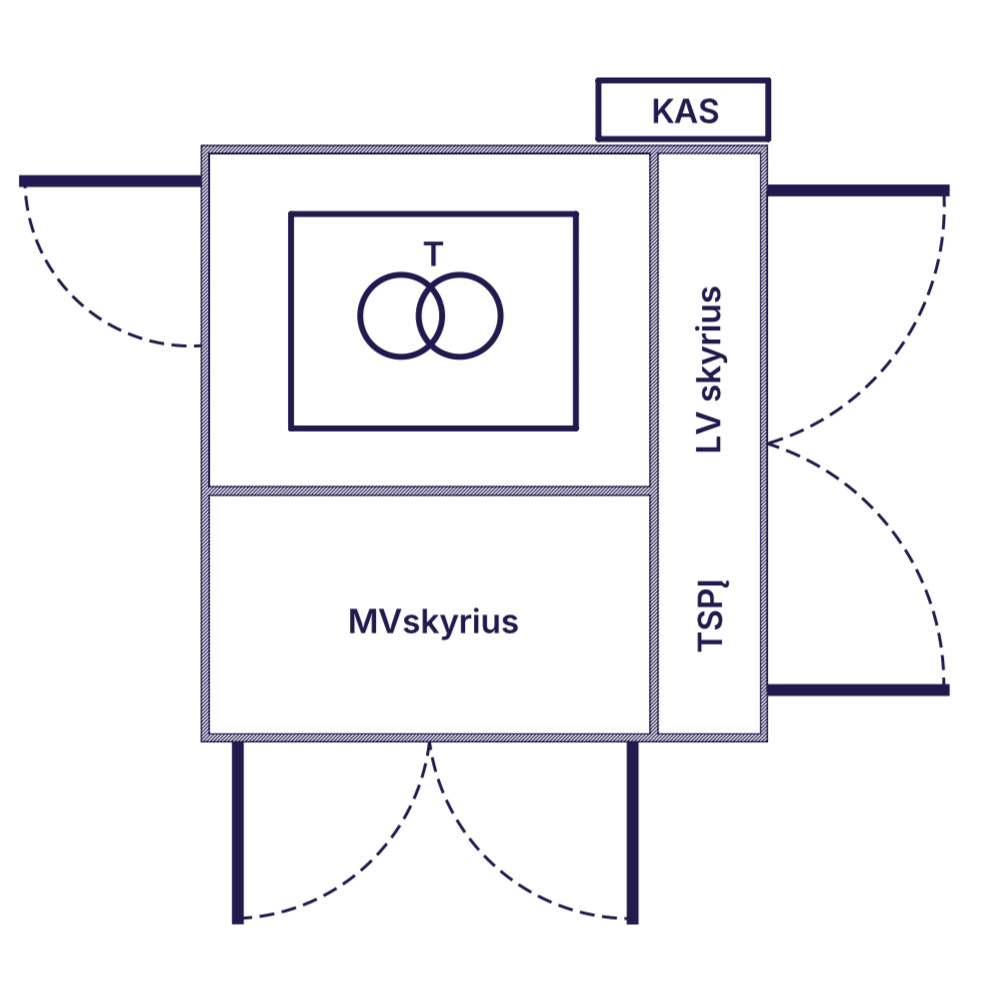

Galios transformatorius įkeliamas per viršų nukėlus stogą. Transformatorius pastatomas su ratukais į tam numatytas fiksuojančias vietas, kurių dėka transformatorius negali judėti. MV- (angl. medium voltage) vidutinės įtampos skyrius su įrenginiais; LV- (angl. low voltage) žemos įtampos skyrius su įrenginiais; KAS-Komercinė apskaita.
