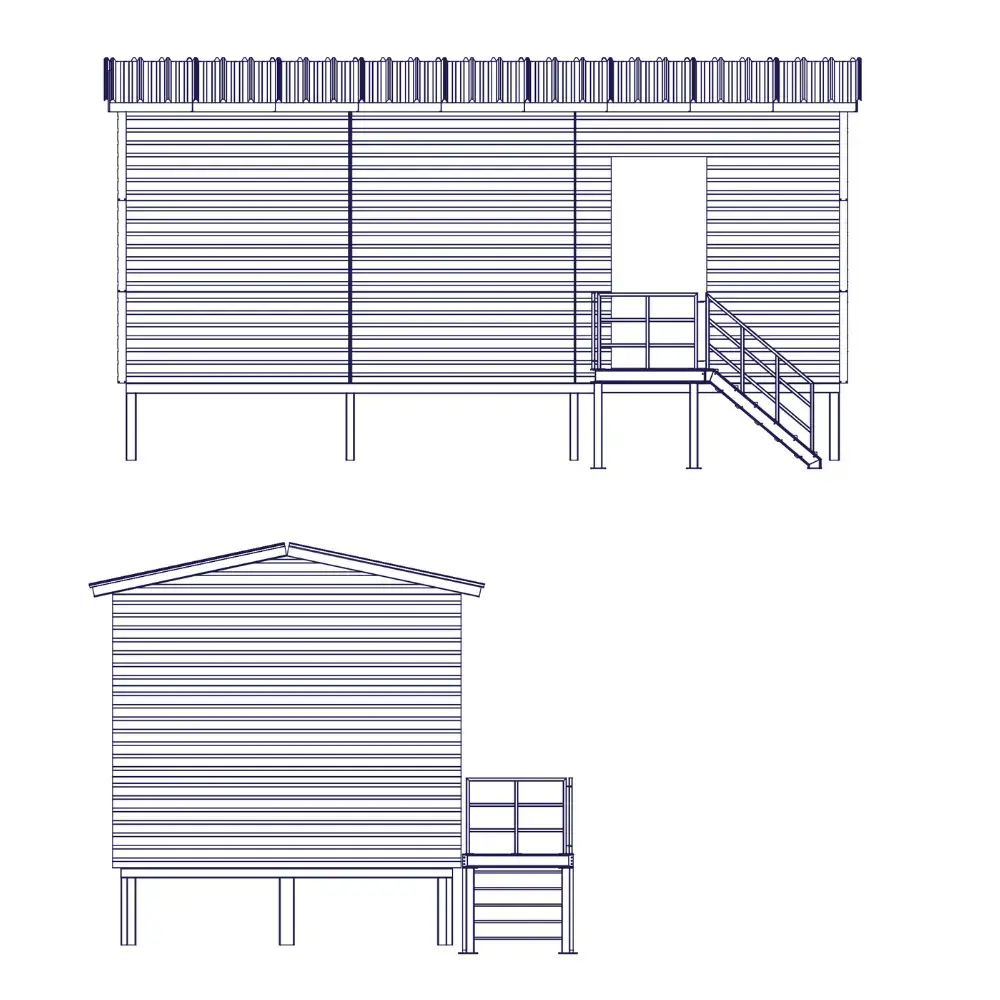

Modulinis karkasinis pastatas (E-HOUSE)
Skirtas 10-110kV transformatorių pastočių valdymo įrangos montavimui
Techniniai parametrai
Apsaugos laipsnis:
IP44
Aukštis virš jūros lygio:
≤ 2000 m
Aplinkos temperatūra:
-40...+40°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis / priverstinis
Tvirtinimas:
Ant pamato
Šildymas:
Automatinis elektrinis šildymas, palaikant temperatūrą nuo +16°C iki +30°C.
Apšvietimas:
Visų patalpų darbinis, lauko šviestuvai virš įėjimų su judesio davikliais, avarinis apšvietimas.
Pagrindinė informacija
Aprašymas:
Modulinis karkasinis pastatas (E-House) yra karkasinis pastatas, kurio korpusas surinktas iš metalinių konstrukcijų ir daugiasluoksnių plokščių; Gali būti naudojamas įvairiems elektros energijos įrenginiams, skydams montuoti; Modulinės konstrukcijos dėka galimas optimalus išplanavimas, esant poreikiui galima išplėsti arba perkelti į kitą vietą; Atitinka AB “ESO“ ir Litgrid techninius reikalavimus.
Korpusas:
Laikančios konstrukcijos: Stačiakampiai/kvadratiniai konstrukcinio plieno vamzdžiai pagal EN 10219, plieno markė S235/S355. Konstrukcijos padengiamos ≥ 70 µm lydaline cinko danga pagal LST ISO 1461, visos metalinės konstrukcijos padengiamos sertifikuota priešgaisrine danga. Stogas ir sienos: Daugiasluoksnės plokštės su poliuretano putomis (PIR) pagal EN 14509.Užpildo storis: 100 mm. Apdailos spalva: RAL-9006 (išorėje), RAL-9010 (viduje). Šilumos perdavimo koeficientas: U = 0,22 [W/(m²·K)] pagal EN 14509. Reakcija į ugnį: B-s2d0 pagal EN 13501. Grindys:Apatinis palaikantysis sluoksnis: cinkuoto 1,5 mm storio plieno lakštai. Vidurinis sluoksnis: akmens vata 125/150 mm. Viršutinis sluoksnis: kalcio sulfato plokštės. Įžeminimas ir apsauga nuo žaibo Pagal EĮĮBT ST.
Standartai:
LST EN 62271-202
Papildoma informacija
Komplektuotė:
Galima komplektuoti ŠVOK sistemą, darbinio ir avarinio apšvietimo sistemas, apsaugos ir priešgaisrinę signalizacijas, elektros lanko išvedimo į išorę kanalus, laiptus į kabelių rūsį.
