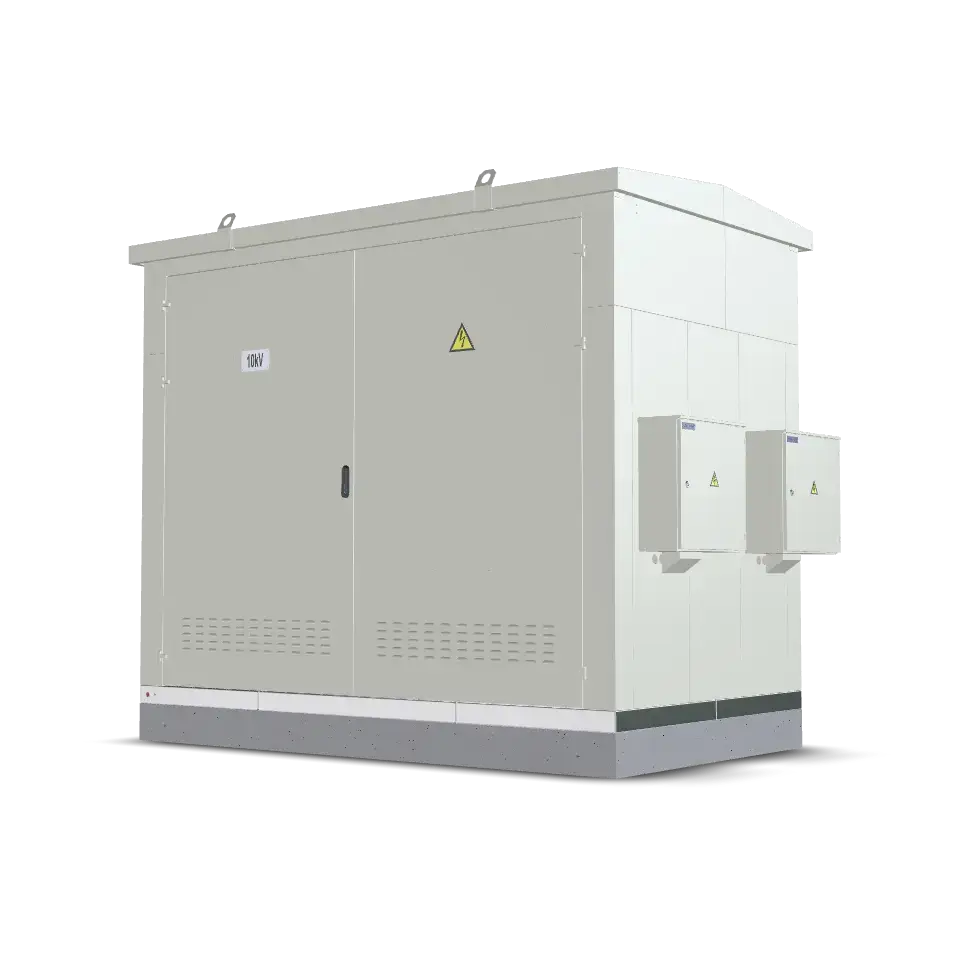

KP-6/10
Vidutinės 6-10kV įtampos komutacinis punktas
Techniniai parametrai
Nominali įtampa:
≤ 10kV
Vardinis dažnis:
50Hz
Apsaugos laipsnis:
IP44
Aukštis virš jūros lygio:
≤ 1000 m
Aplinkos temperatūra:
'-35...+35°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis / priverstinis
Pagrindinė informacija
Aprašymas:
Skirtas 6-10kV įtampos 50Hz dažnio elektros energijos priėmimui ir skirstymui komutacinių įrenginių pagalba; Montuojama vidutinės įtampos įranga konfigūruojama su linijiniais galios skyriklių narveliais, su linijiniais vakuuminių jungtuvų narveliais, bei narveliais su matavimo transformatoriais komercinei apskaitai; Tai išorinio aptarnavimo, prie išorinių tinklų prijungiamas požeminiais kabeliais įrenginys; Atitinka AB “ESO“ techninius reikalavimus.
Korpusas:

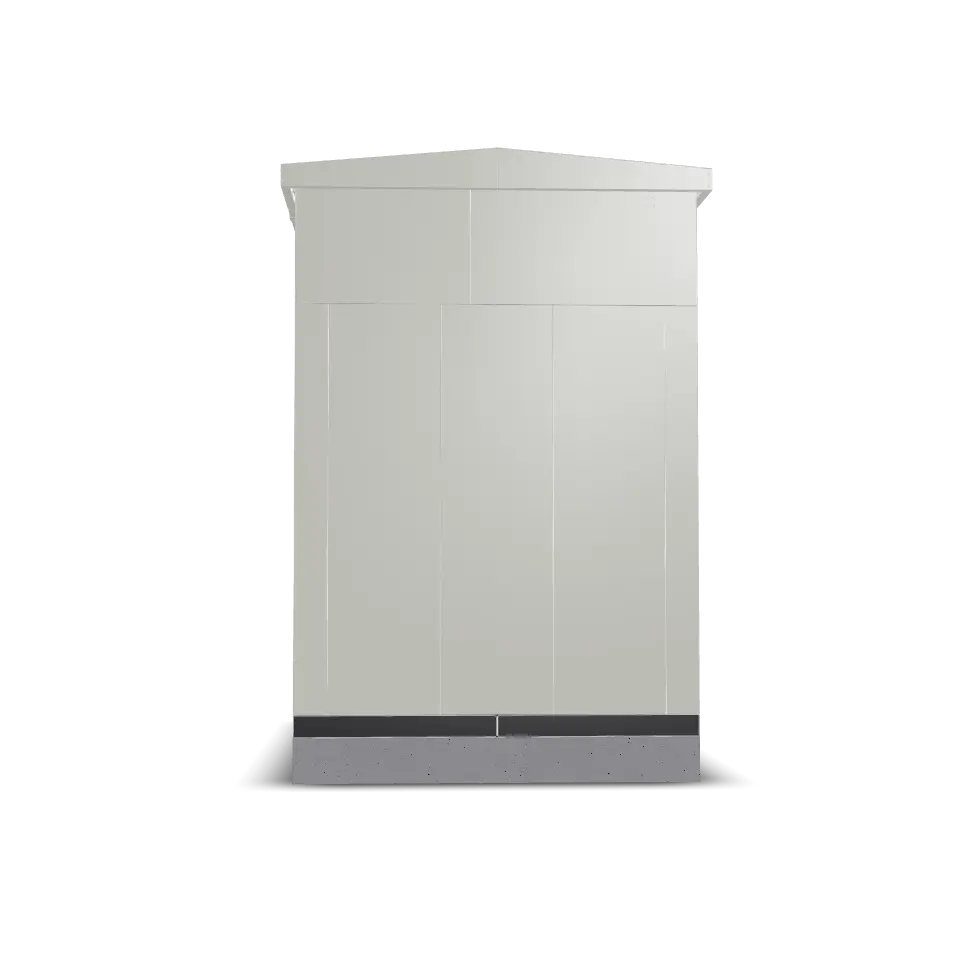

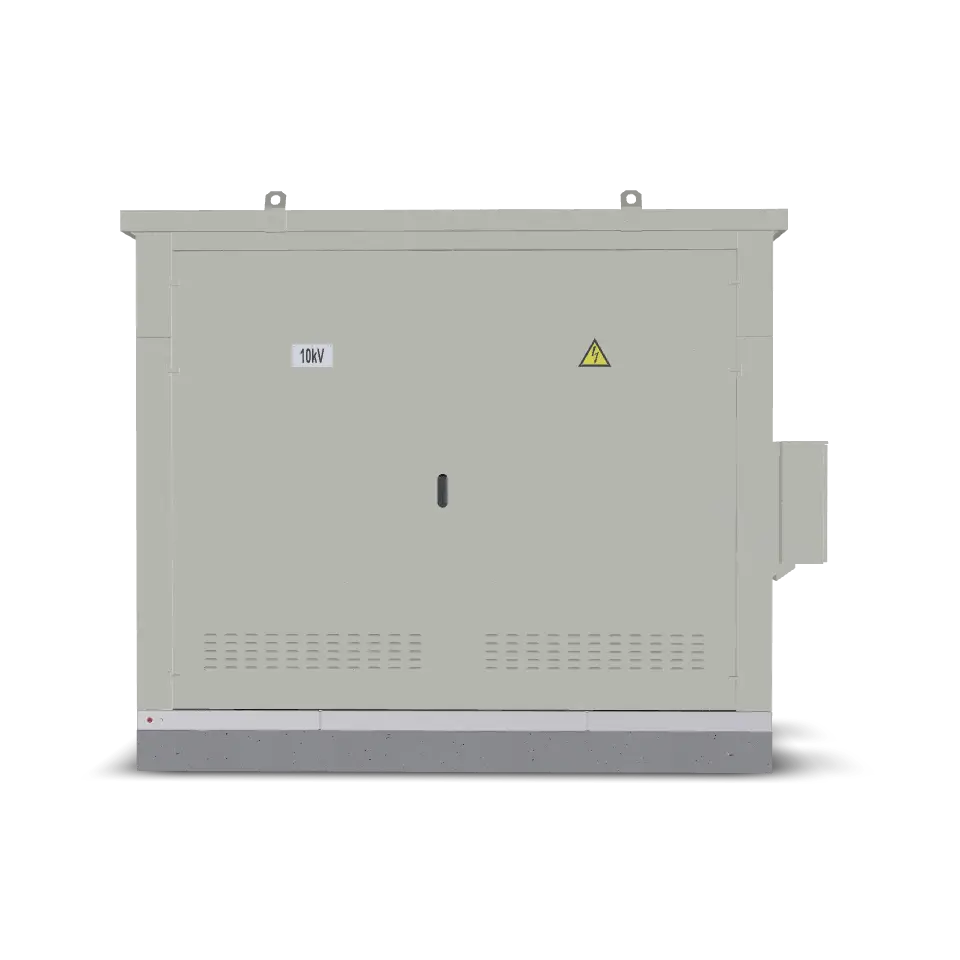

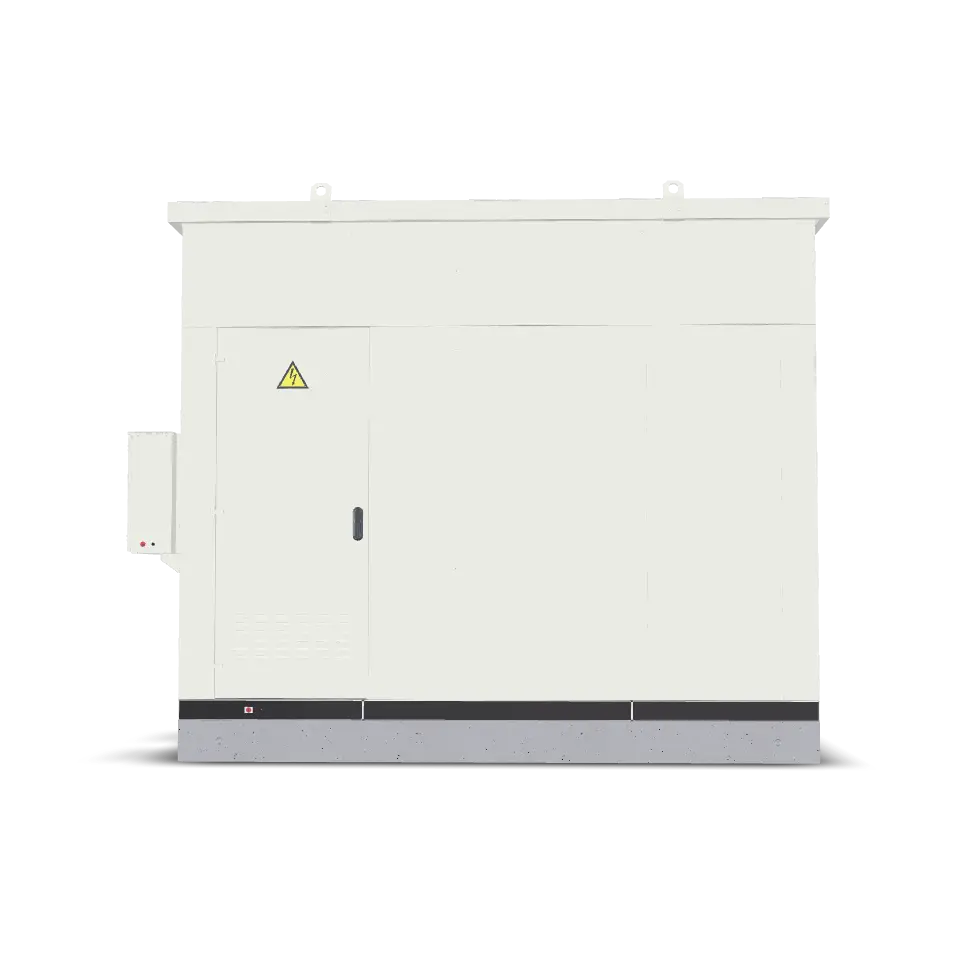

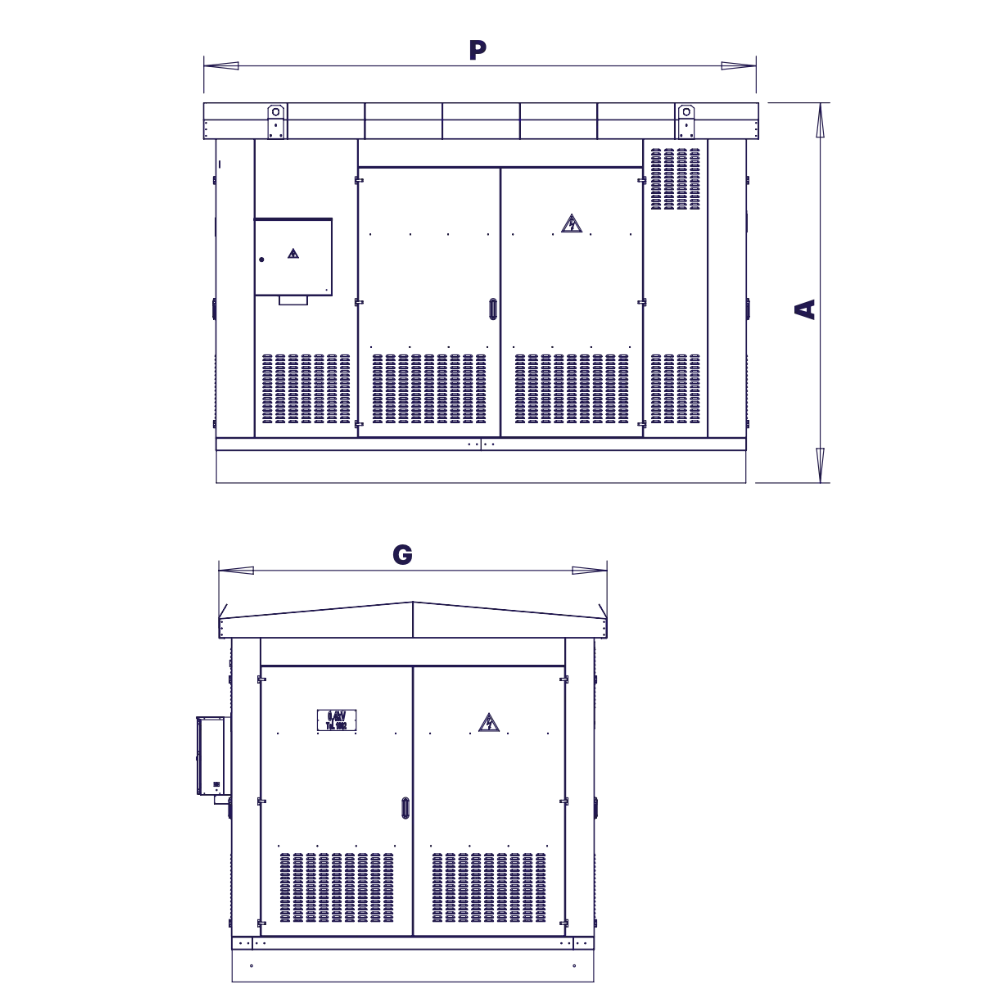

KP sudaro gelžbetoninis pamatas ir metalinis korpusas su nukeliamu stogu. KP susideda iš dviejų pertvaromis atskirtų dalių: 6-10kV skyriaus ir valdymo skyriaus.
Standartai:
LST EN 62271-202
10 kV įtampos skyrius
Vardinė įtampa:
10 kV
Maksimali įtampa:
12 kV
Bandymo įtampa (50Hz, 1 min.):
28kV
Vardinis dažnis:
50Hz
Impulsinė bandymo įtampa (1,2/50μs):
75kV
Narvelio aptarnavimas:
Išorinis
Narvelio izoliacija:
Oras , SF6 dujos
Narvelio apsaugos laipsnis:
IP3X
Aptarnavimo kategorija:
LSC2A
Skyrikliai:
Pagal AB "ESO" techninius reikalavimus
Viršįtampių ribotuvai:
Pagal AB "ESO" techninius reikalavimus
Papildoma informacija
Vidutinė įtampa:
Sumontuoti Su SF6 dujų izoliacija standartus LST EN 62271-1, LST EN 62271-100, LST EN 62271-200 atitinkančios ABB SAFE PLUS arba SAFE RING, SCHNEIDER ELECTRICRM6 arba FBX, SIEMENS 8DJH skirstyklos; vieta TSPĮ skydo montavimui.
Žema įtampa:
Savų reikmių skydas (SRS).
Savų reikmių skydas:
Kištukinis lizdas ~230V su įžeminimo kontaktais, apsaugotas RCCB ir automatiniu jungikliu 1f C16A; Automatinis jungiklis 1f C6A skirtas 10kV trumpo jungimo indikatorių maitinimo apsaugai; Automatinis jungiklis 1f C6A šviestuvų apsaugai; Automatinis jungiklis 1f C16 TSPĮ įrangos maitinimo apsaugai.
