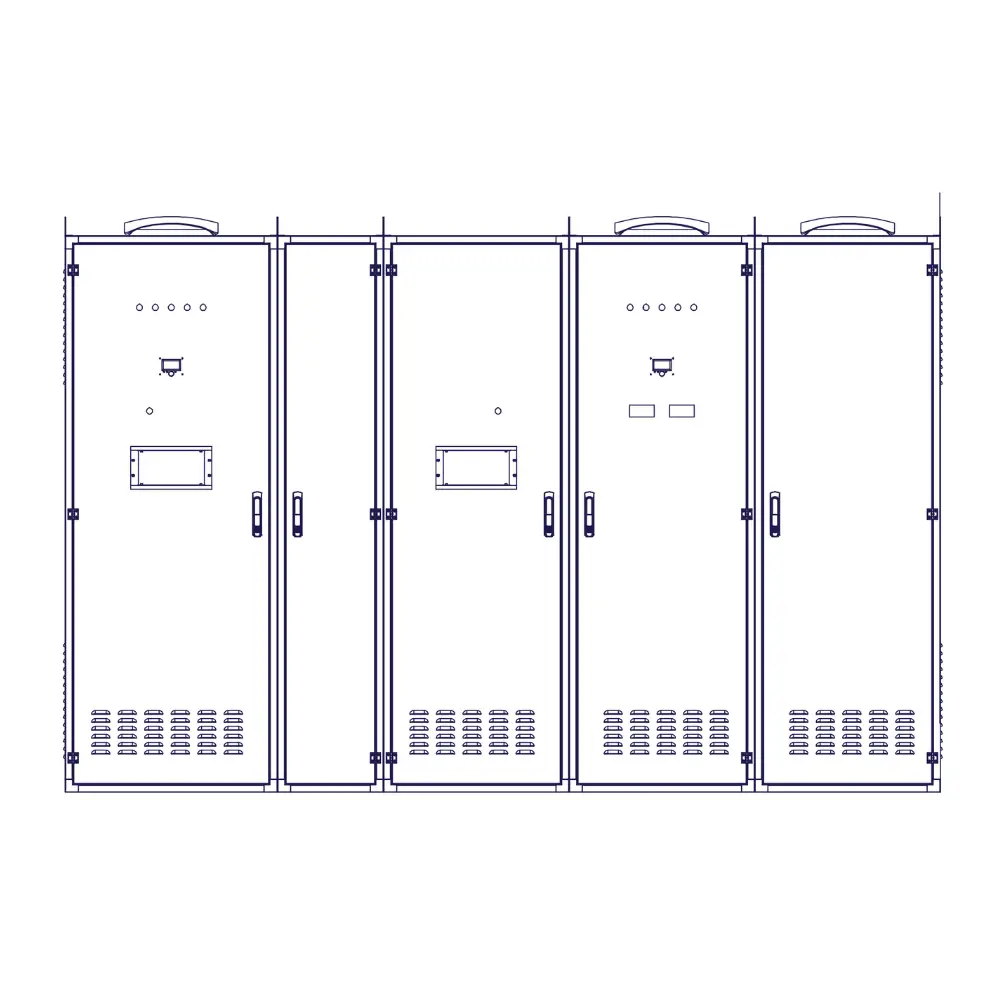

ESS-20 (NSSRS)
Nuolatinės srovės savųjų reikmių skydas (DC)
Techniniai parametrai
Nominali įtampa:
≤ 400V
Vardinė srovė:
≤ 250A
Vardinis dažnis:
50Hz
Apsaugos laipsnis:
IP2X-IP4X
Aukštis virš jūros lygio:
≤ 2000 m
Aplinkos temperatūra:
'-35...+35°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis/Priverstinis
Pagrindinė informacija
Aprašymas:
Skirta nenutrūkstamos nuolatinės įtampos (24-220V) tiekimui savoms reikmėms (įrenginių valdymui); Akumuliatorių baterijos įkrovikliai, maitinami iš kintamos srovės skydo, normaliu režimu maitins nuolatinės srovės vartotojus ir įkraus bateriją palaikomąjame režime; Įkrovikliuose numatyta: automatinis įkrovimo/palaikomojo režimų perjungimas / įkrovimo srovės ribojimo funkcija / įkrovimo srovės nutrūkimo, įžemėjimo, maksimalios ir minimalios išėjimo įtampos signalizacijos.
Korpusas:
Spintų korpusai pagaminti iš karštu būdu cinkuoto profilio ir lakštinio plieno DX51D+Z275, storis 1-2mm. Dažytas standartine spalva RAL7032 (pagal projektą gali būti dažoma kitomis spalvomis). Spintos sujungtos tarpusavyje naudojant sujungimo varžtus. Spintų korpusai pagaminti iš karštu būdu cinkuoto profilio ir lakštinio plieno. Surenkamos konstrukcijos, paviršius padengtas ilgaamžiais milteliniais dažais. Durys su lankstais, spynelės pagamintos iš nerūdijančio metalo. Spintos paruoštos sujungti tarpusavyje ir yra kėlimo kilpos. Duryse gali būti tvirtinami srovės ir įtampos matavimo prietaisai valdymo mygtukai. Automatiniai jungikliai ir kirtiklių saugiklių blokai gali būti montuojami spintos viduje arba taip, kad jų fasadinė dalis ir valdymo rankenos būtų spintos durų išorinėje pusėje.
Standartai:
LST EN 61439-1
