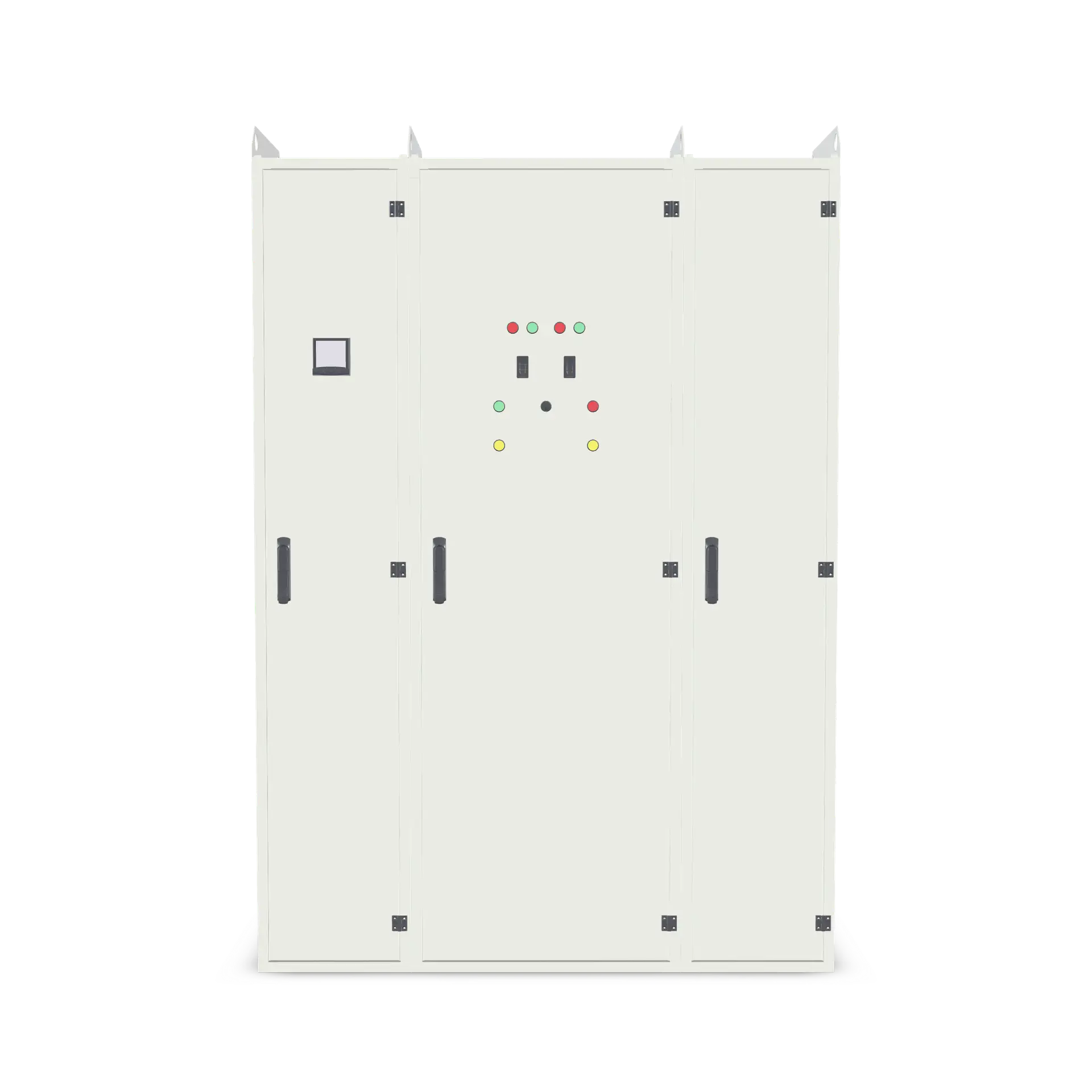

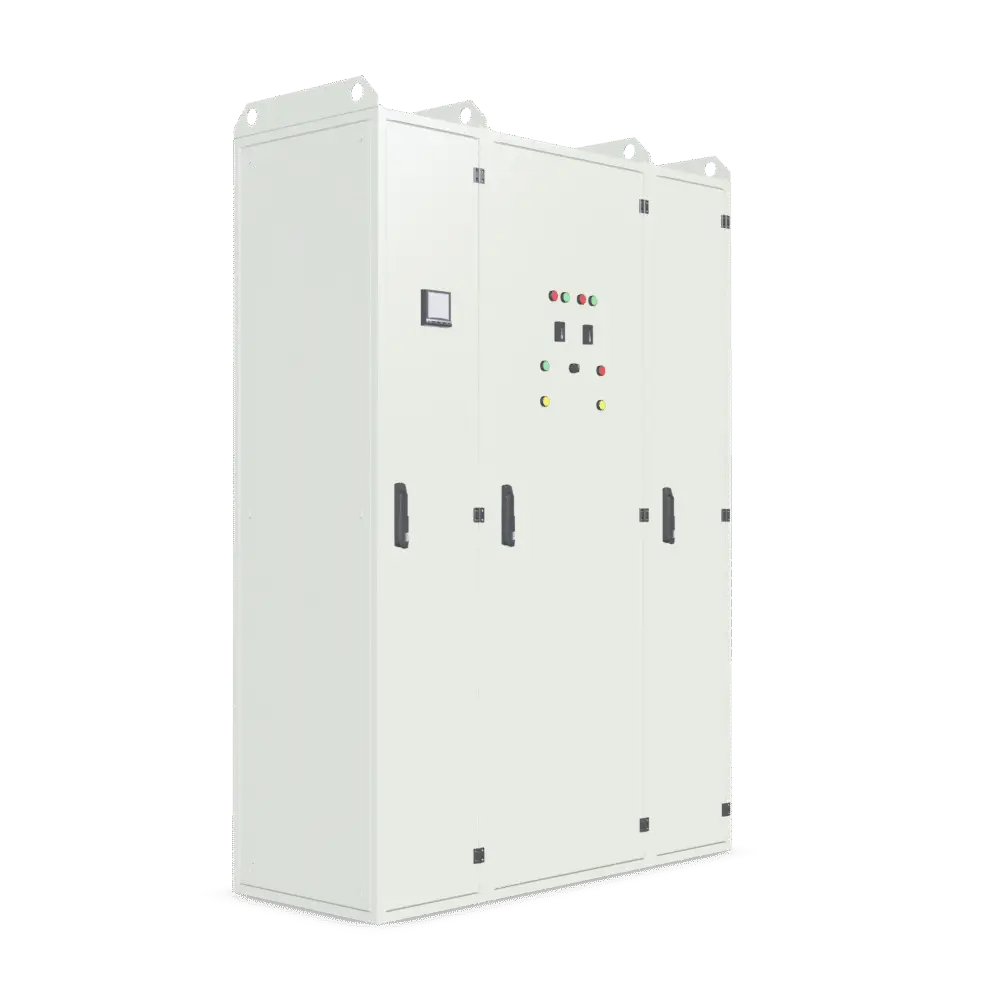

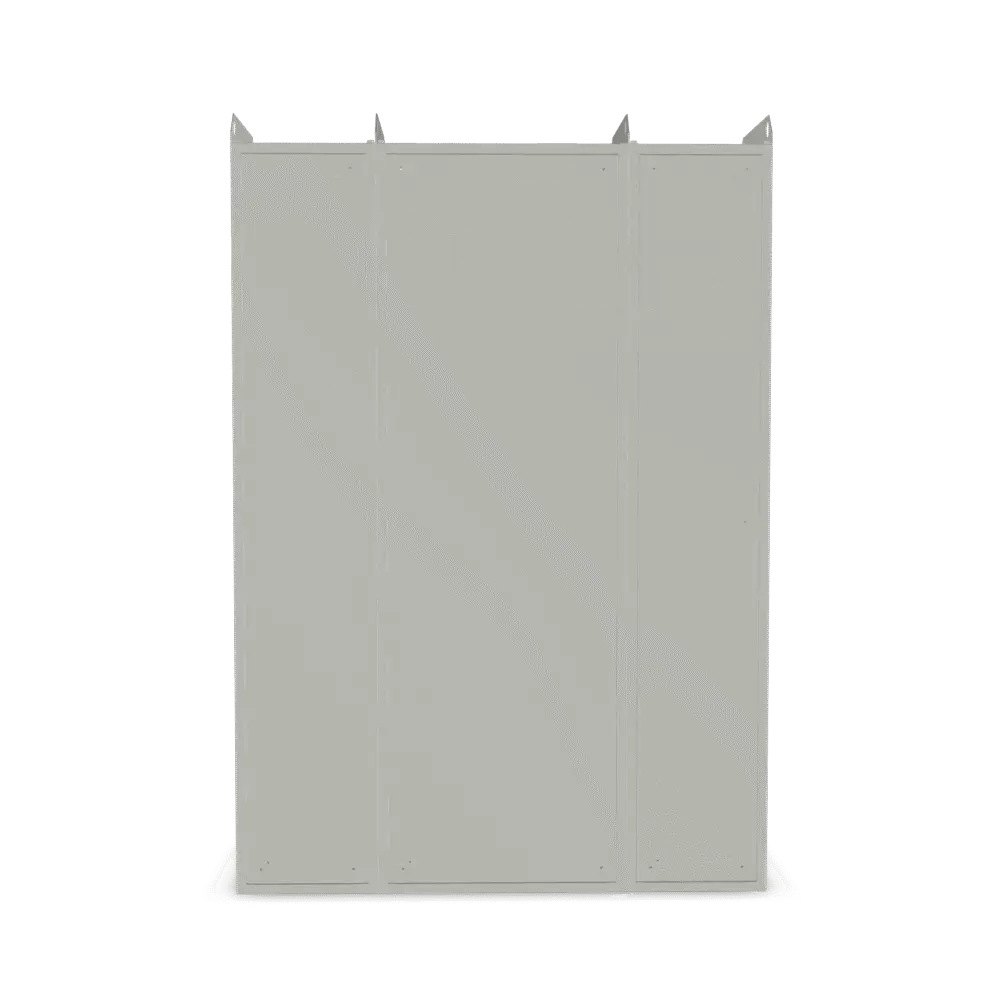

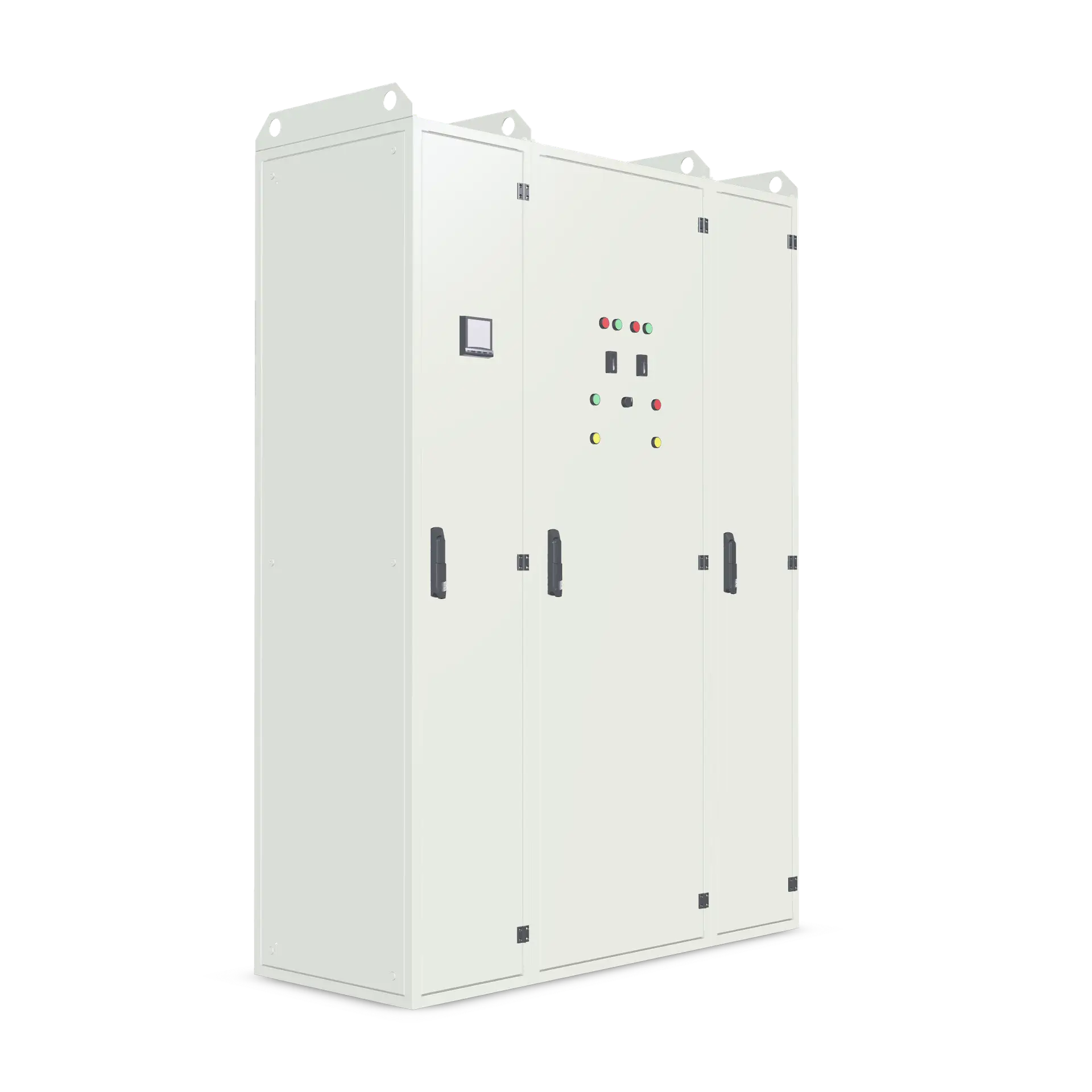

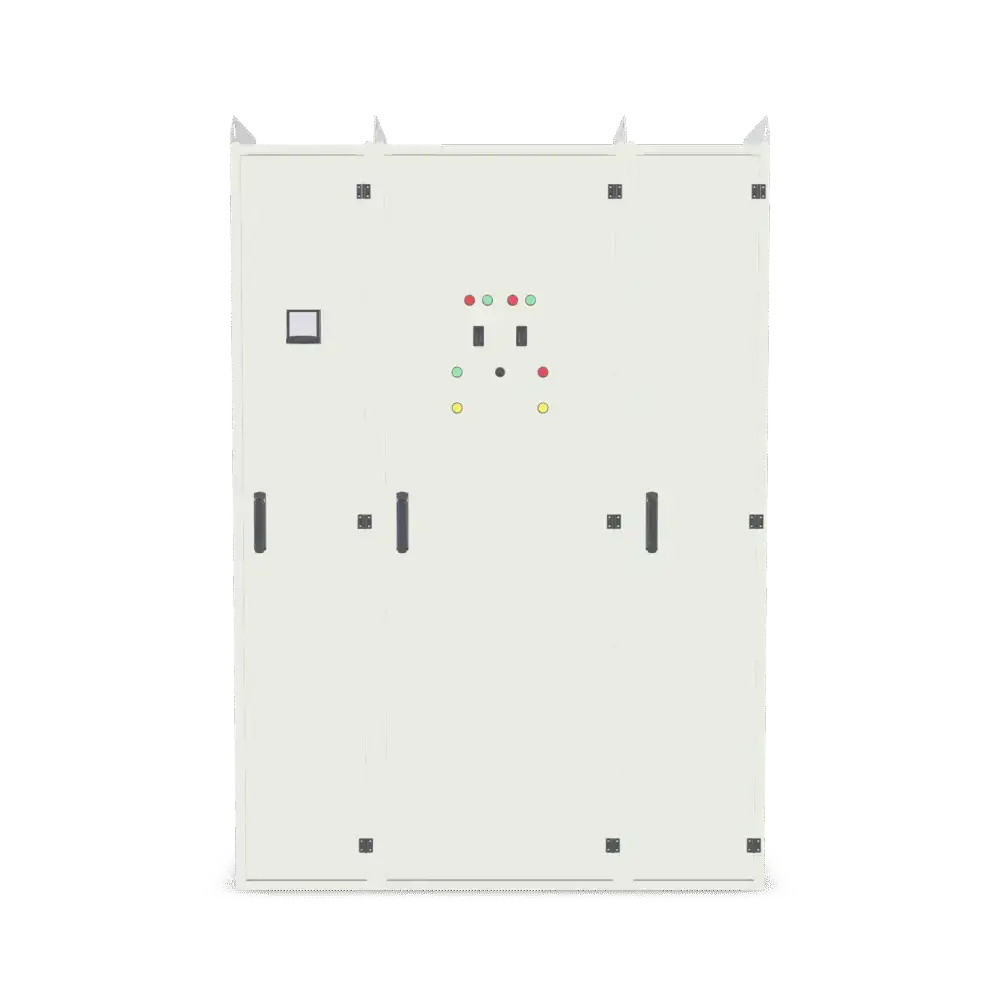

ESS-20 (KSSRS)
Kintamos srovės savųjų reikmių skydas (AC)
Techniniai parametrai
Nominali įtampa:
≤ 400V
Vardinė srovė:
≤ 1600A
Vardinis dažnis:
50Hz
Impulsinė įtampa (Uimp):
12kV
Apsaugos laipsnis:
IP2X-IP4X
Trumpo jungimo srovė Icw:
15kA
Aukštis virš jūros lygio:
≤ 2000 m
Aplinkos temperatūra:
'-35...+35°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis/Priverstinis
Nominali didžiausia srovė, pagrindinėje grandinėje:
52,5kA
Pagrindinė informacija
Aprašymas:
Skirta elektros energijos tiekimui savoms reikmems (įrenginių valdymui), elektros energijos apskaitai; Pagal išpildymą kiekvienas modulis gali būti skirtingos galios arba nominaliosios srovės ir komplektuojama skirtingo išpildymo komutaciniais aparatais; ARĮ (automatinis rezervo įjungimas) srovės ir įtampos matavimo prietaisais, matavimo transformatoriais; Atitinka AB ,,ESO'' ir ,,Litgrid'' techninius reikalavimus.
Korpusas:
Spintų korpusai pagaminti iš karštu būdu cinkuoto profilio ir lakštinio plieno DX51D+Z275, storis 1-2mm. Dažytas standartine spalva RAL7032 (pagal projektą gali būti dažoma kitomis spalvomis). Spintos sujungtos tarpusavyje naudojant sujungimo varžtus. Spintų korpusai pagaminti iš karštu būdu cinkuoto profilio ir lakštinio plieno. Surenkamos konstrukcijos, paviršius padengtas ilgaamžiais milteliniais dažais. Durys su lankstais, spynelės pagamintos iš nerūdijančio metalo. Spintos paruoštos sujungti tarpusavyje ir yra kėlimo kilpos. Duryse gali būti tvirtinami srovės ir įtampos matavimo prietaisai valdymo mygtukai. Automatiniai jungikliai ir kirtiklių saugiklių blokai gali būti montuojami spintos viduje arba taip, kad jų fasadinė dalis ir valdymo rankenos būtų spintos durų išorinėje pusėje.
Standartai:
LST EN 61439-1
