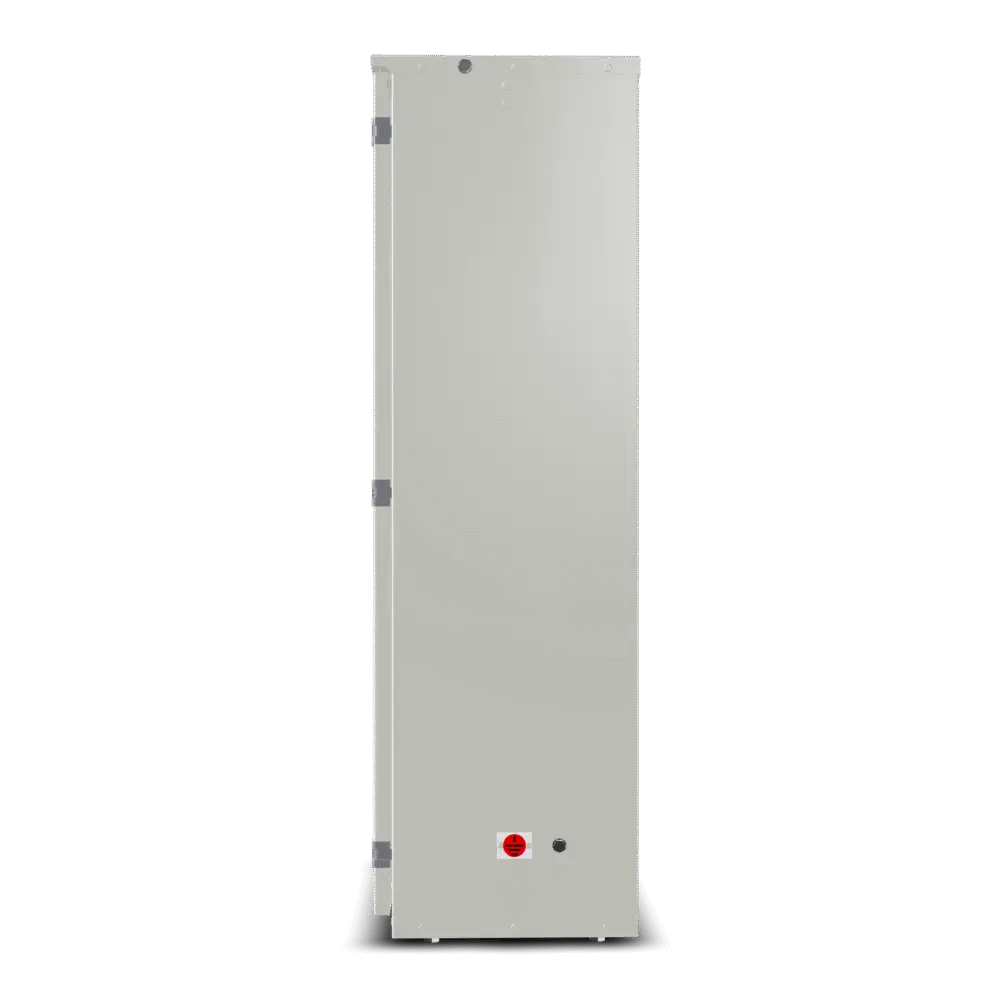

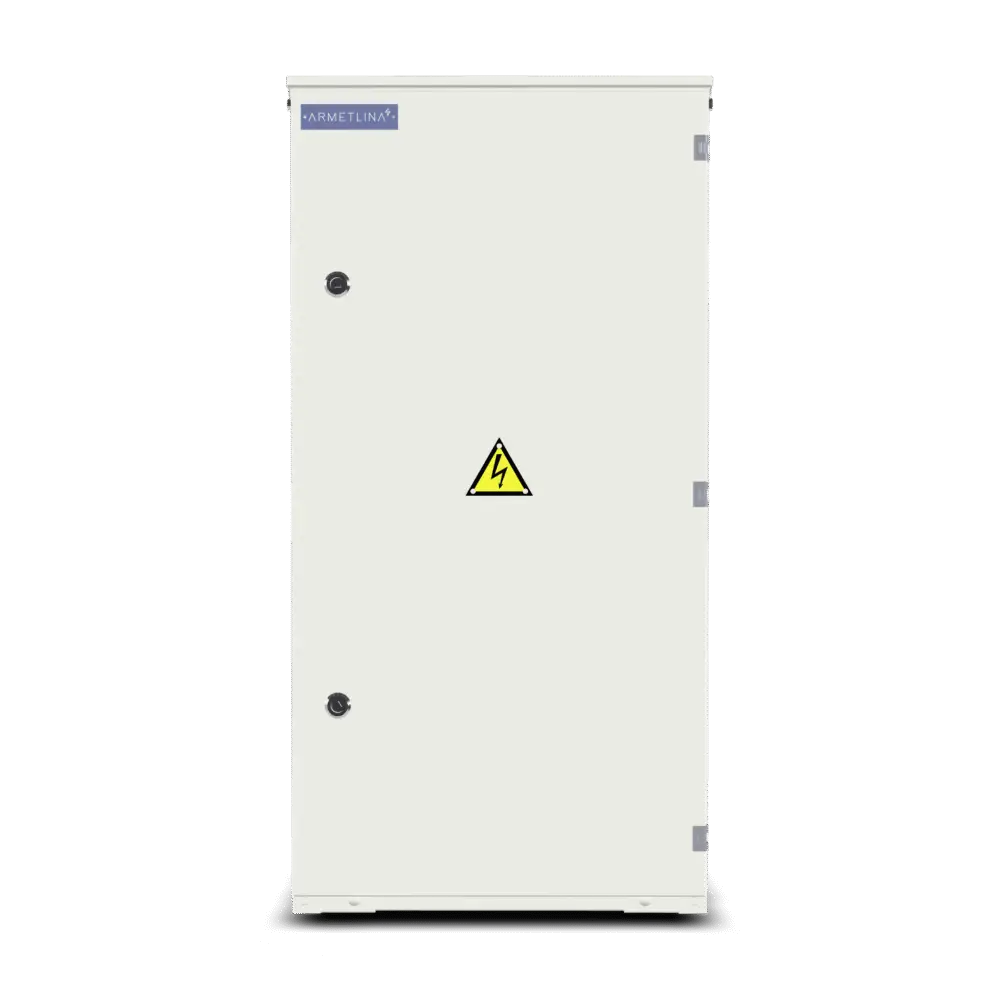

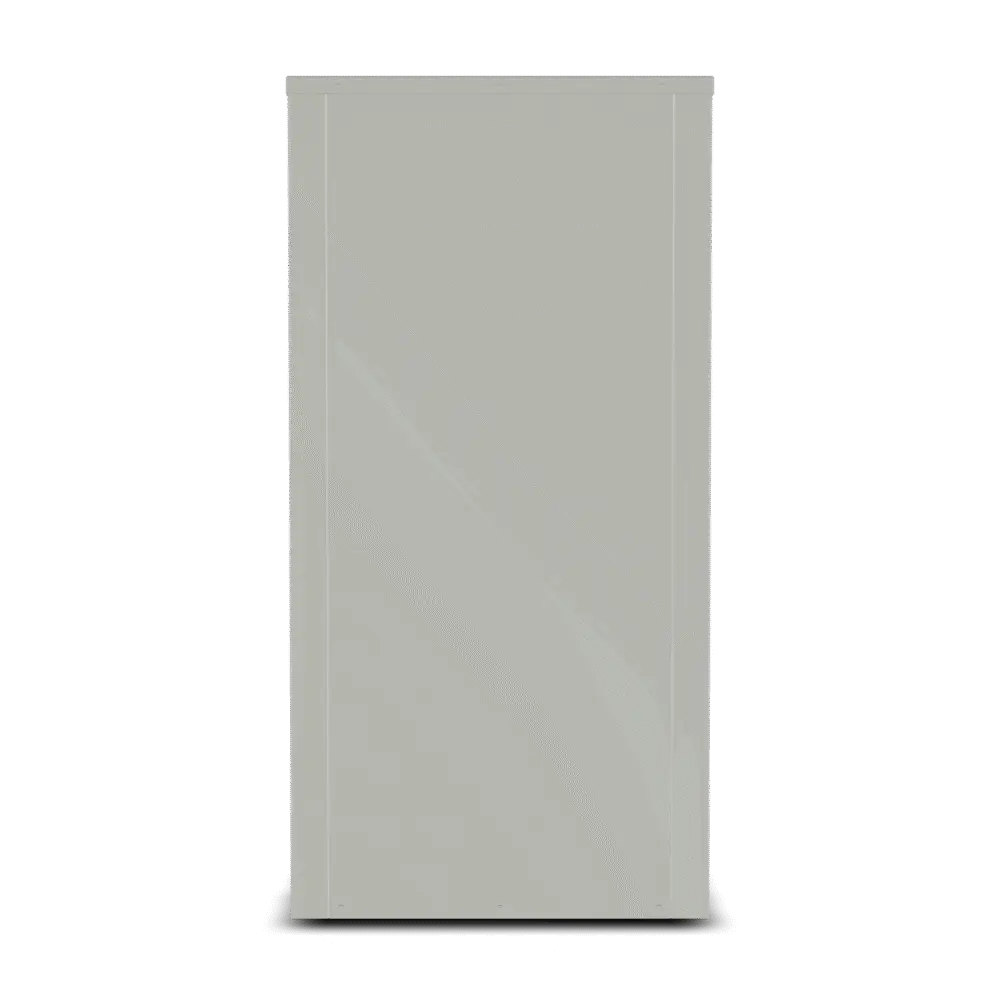

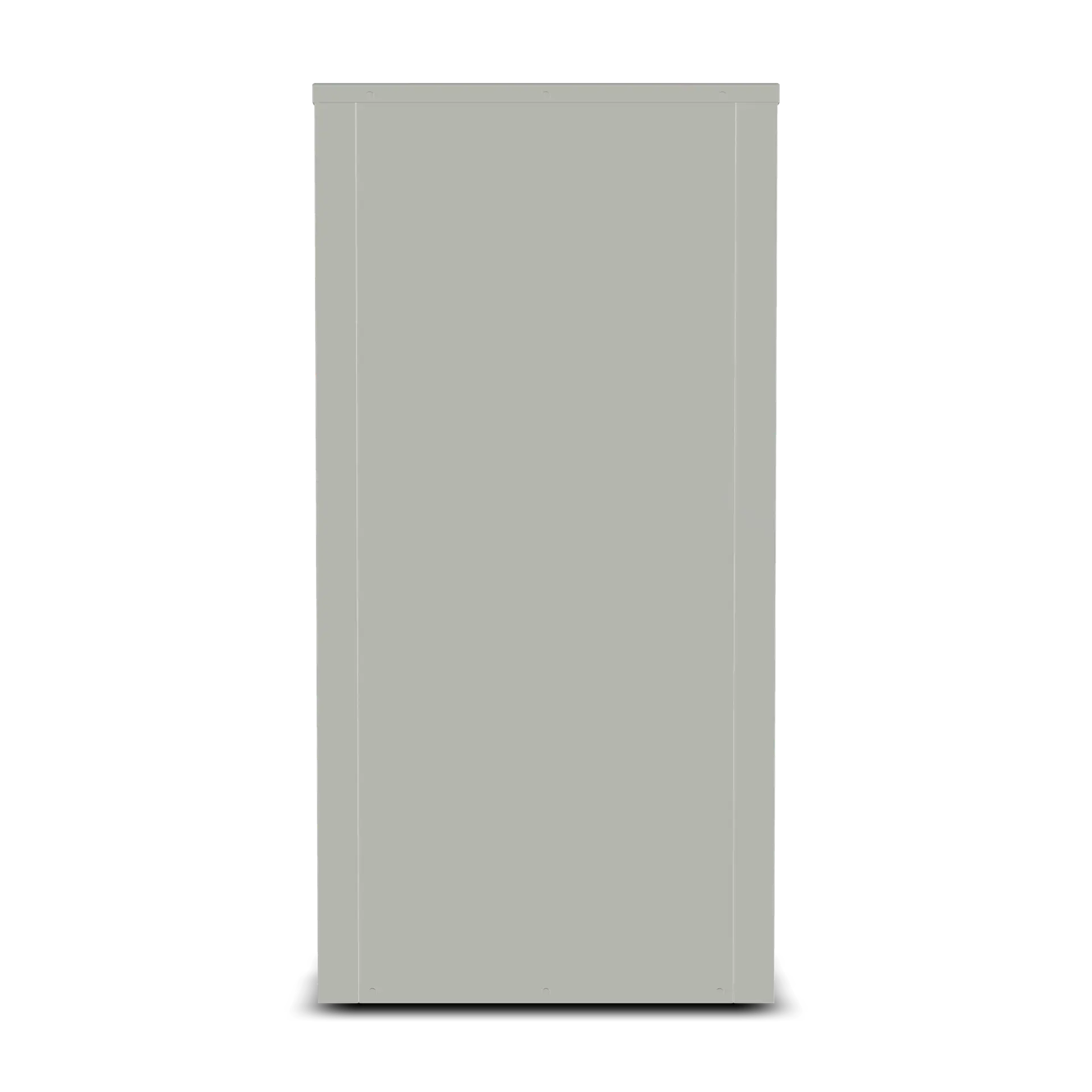

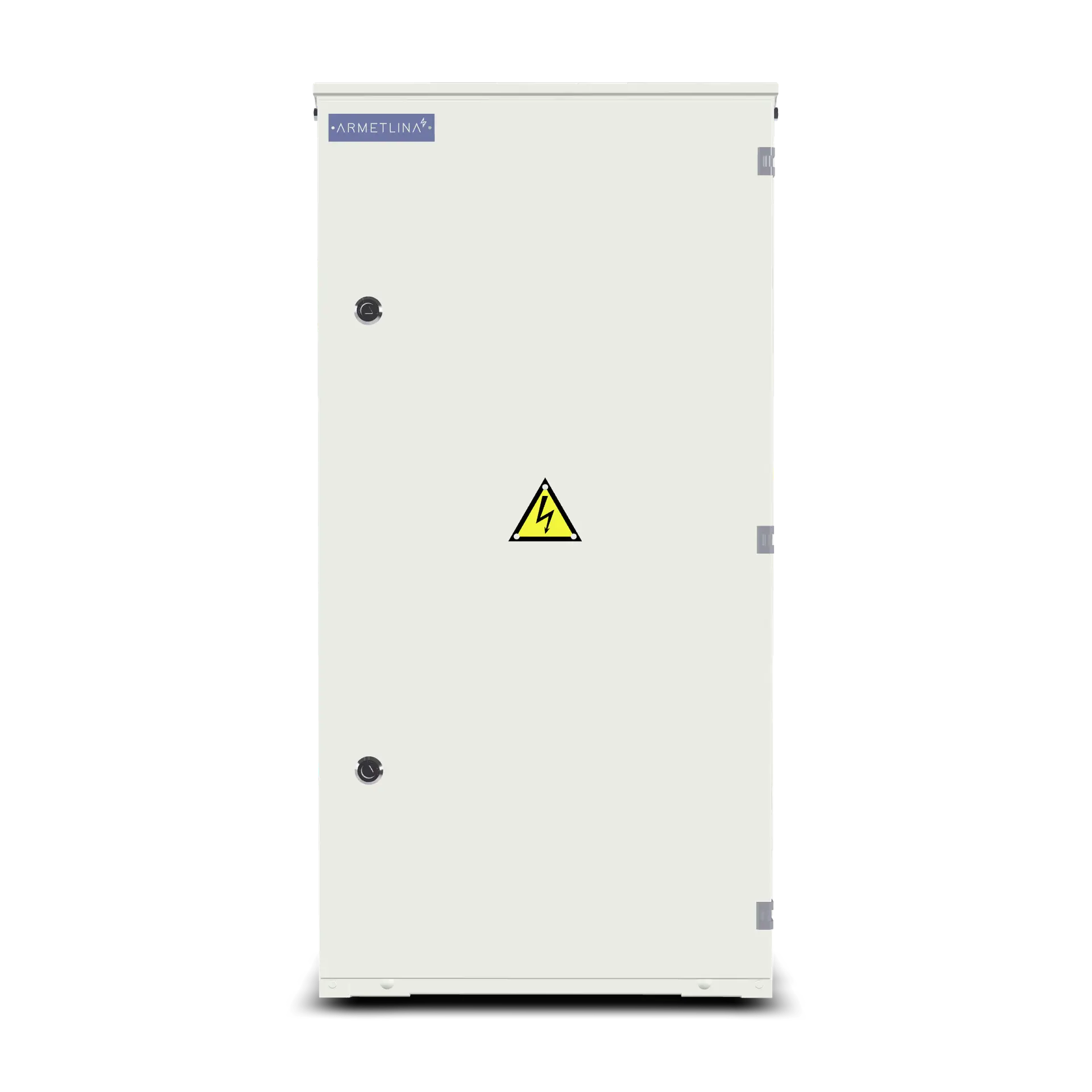

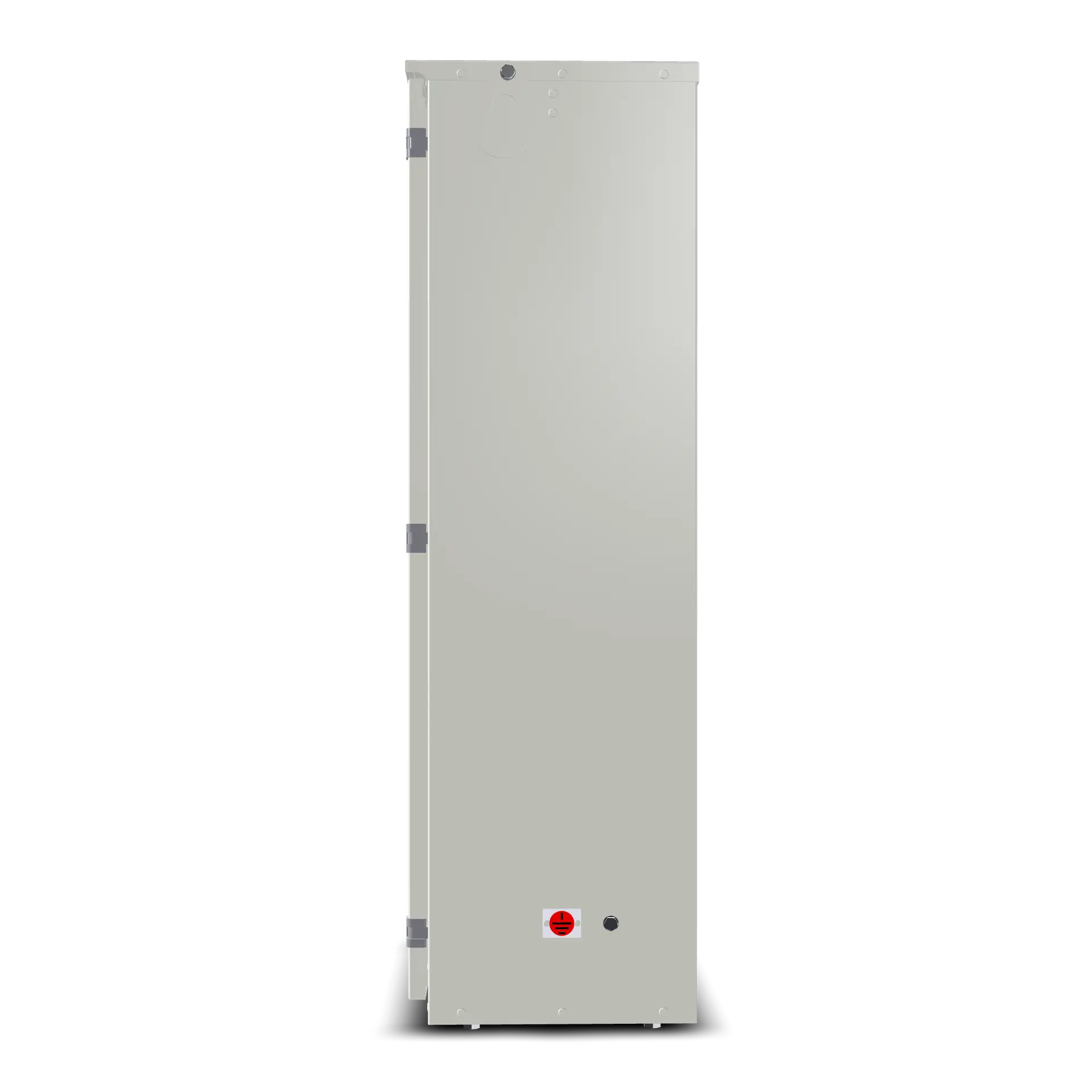

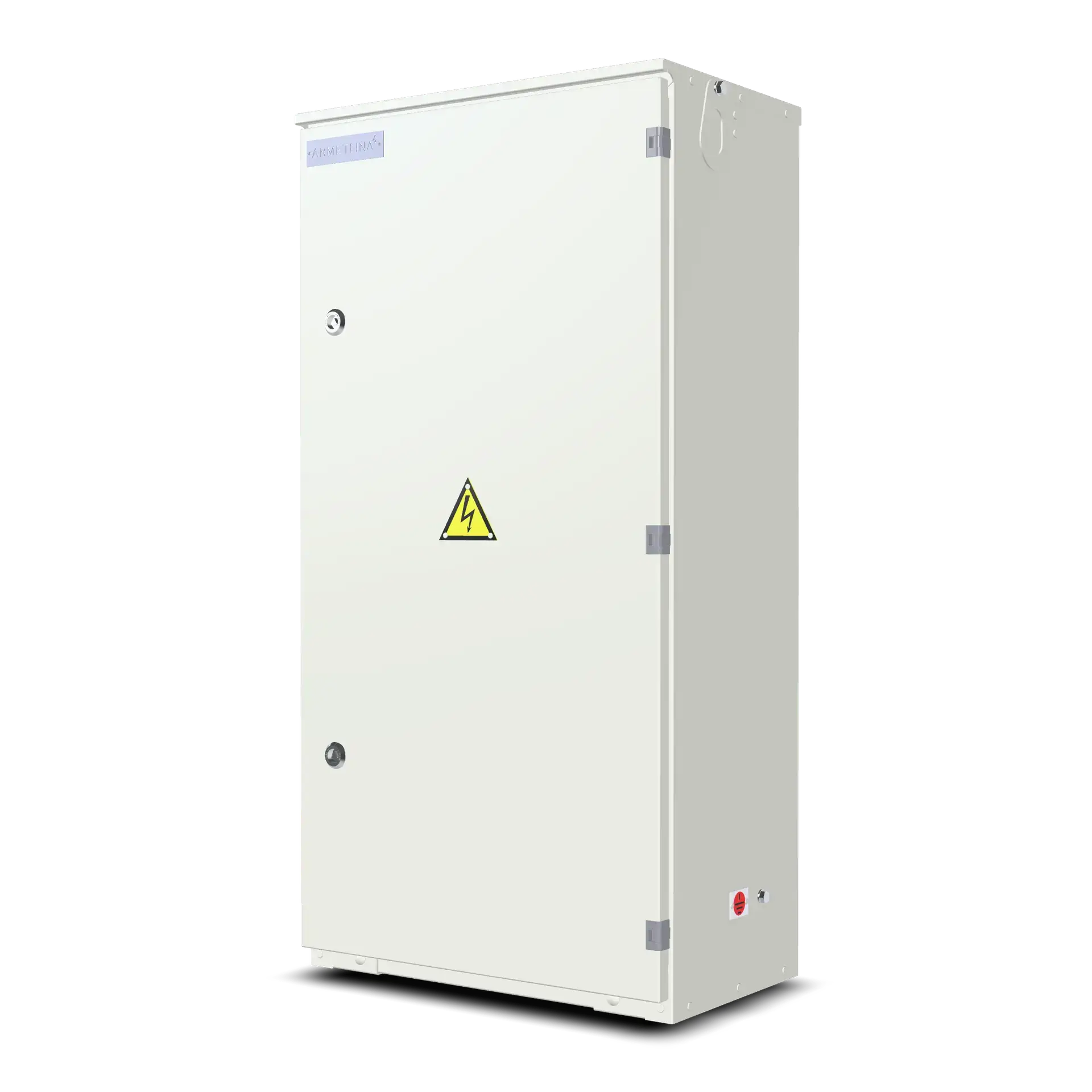

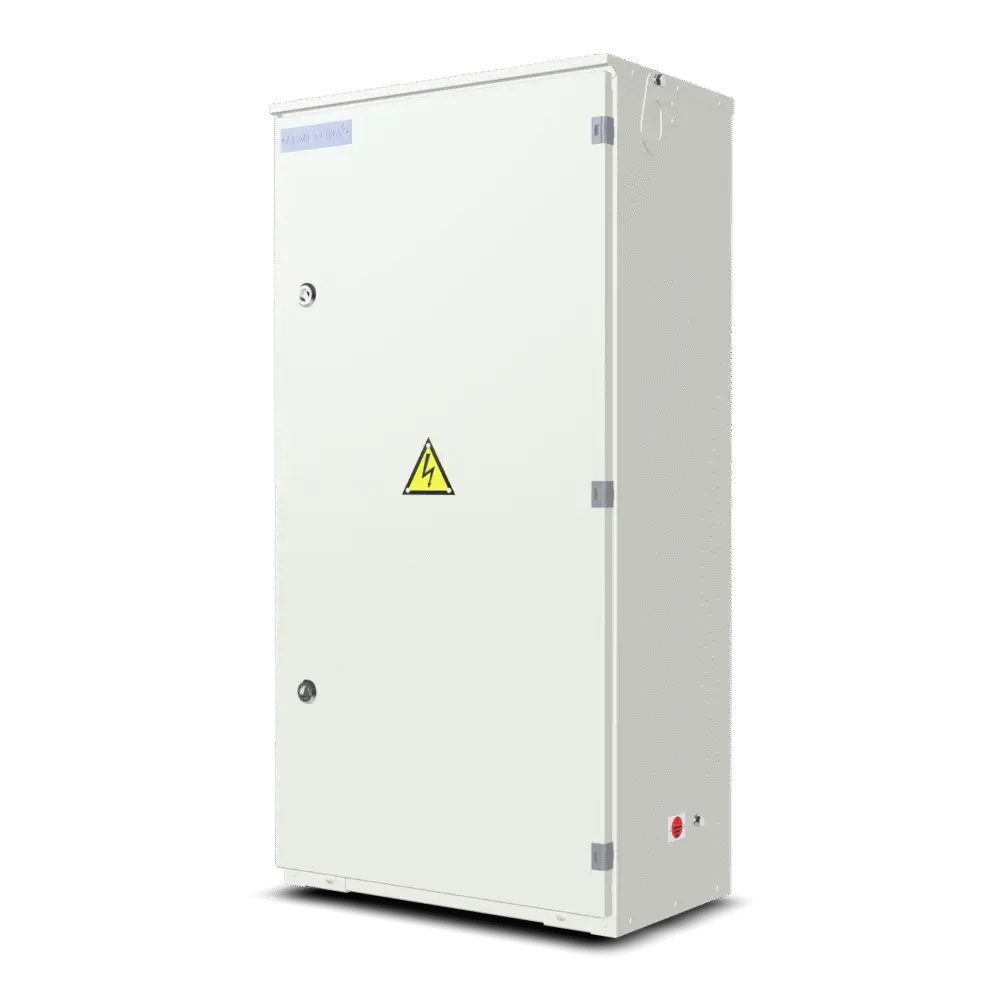

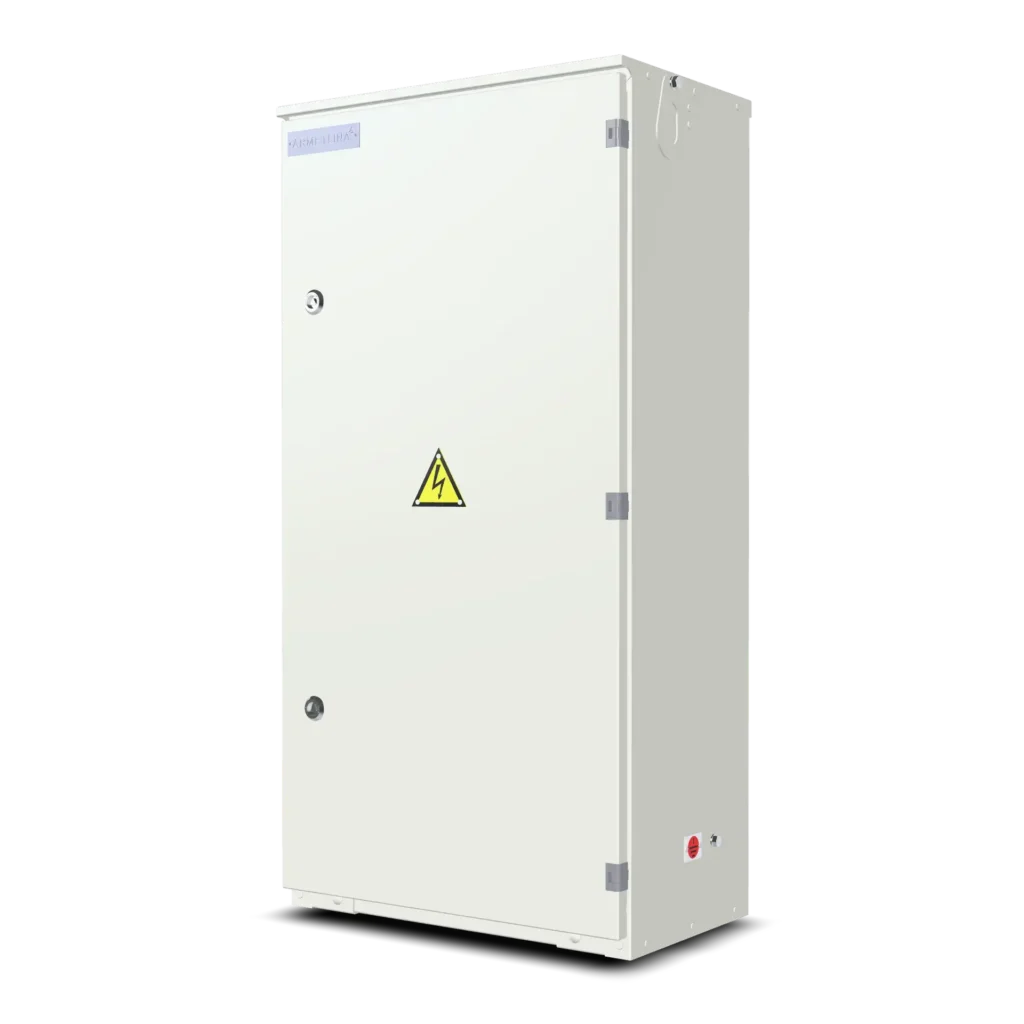

ESS-100.50.28-KS
0,4kV kabelių spinta skirta prijungti keturis kabelius (≤ 240 mm²) prie šynų ir/ar komutacinių aparatų NH2/NH3 (400A/630A).
Pagrindinė informacija
Aukštis (mm):
1000
Plotis (mm):
500
Gylis (mm):
280
Techniniai parametrai
Nominali įtampa:
~400V
Vardinė srovė:
400A/630A
Vardinis dažnis:
50Hz
Apsaugos laipsnis:
IP44
Mechaninis atsparumas:
IK10
Trumpo jungimo srovė Icw:
≤ 10kA
Aukštis virš jūros lygio:
≤ 2000 m
Aplinkos temperatūra:
'-35...+35°C
Santykinė oro drėgmė:
≤ 100% (esant +25°C)
Vėdinimas:
Savaiminis
Tvirtinimas:
Ant cokolio, ant įkasamo pamato
Pagrindinė informacija
Aprašymas:
Skirta trifazės ~400V įtampos, 50Hz dažnio elektros energijos, tranzitinių linijų paskirstymui ir jų apsaugai nuo perkrovų ir trumpųjų jungimų; Kabelių dalies modulis pritaikytas montuoti daugelio gamintojų vertikalius saugiklių-kirtiklių blokus; Kabelių dalies modulyje paruošta 185mm šynų sistema; Tinkama eksploatuoti patalpose ir lauko sąlygomis; Atitinka AB “ESO“ techninius reikalavimus.
Korpusas:
Cinkuotas lakštinis plienas DX51D+Z275, storis 1.5 mm, dažytas standartine RAL7032 spalva (galimi kiti variantai pagal projektą).
Standartai:
LST EN 61439-1, LST EN 61439-5, LST EN 10346
